Bộ chống sét tủ điện là gì? Hướng dẫn chọn mua, lắp đặt và bảo vệ hệ thống điện an toàn.

Trong thời đại công nghệ số, hệ thống điện ngày càng phức tạp, và rủi ro từ sét đánh có thể gây thiệt hại nghiêm trọng cho thiết bị. Là một kỹ sư điện với hơn 10 năm kinh nghiệm trong lĩnh vực bảo vệ chống sét. Nên việc trang bị bộ chống sét tủ điện (Surge Protective Device – SPD) không còn là tùy chọn mà là yêu cầu bắt buộc để bảo vệ các thiết bị điện tử nhạy cảm.

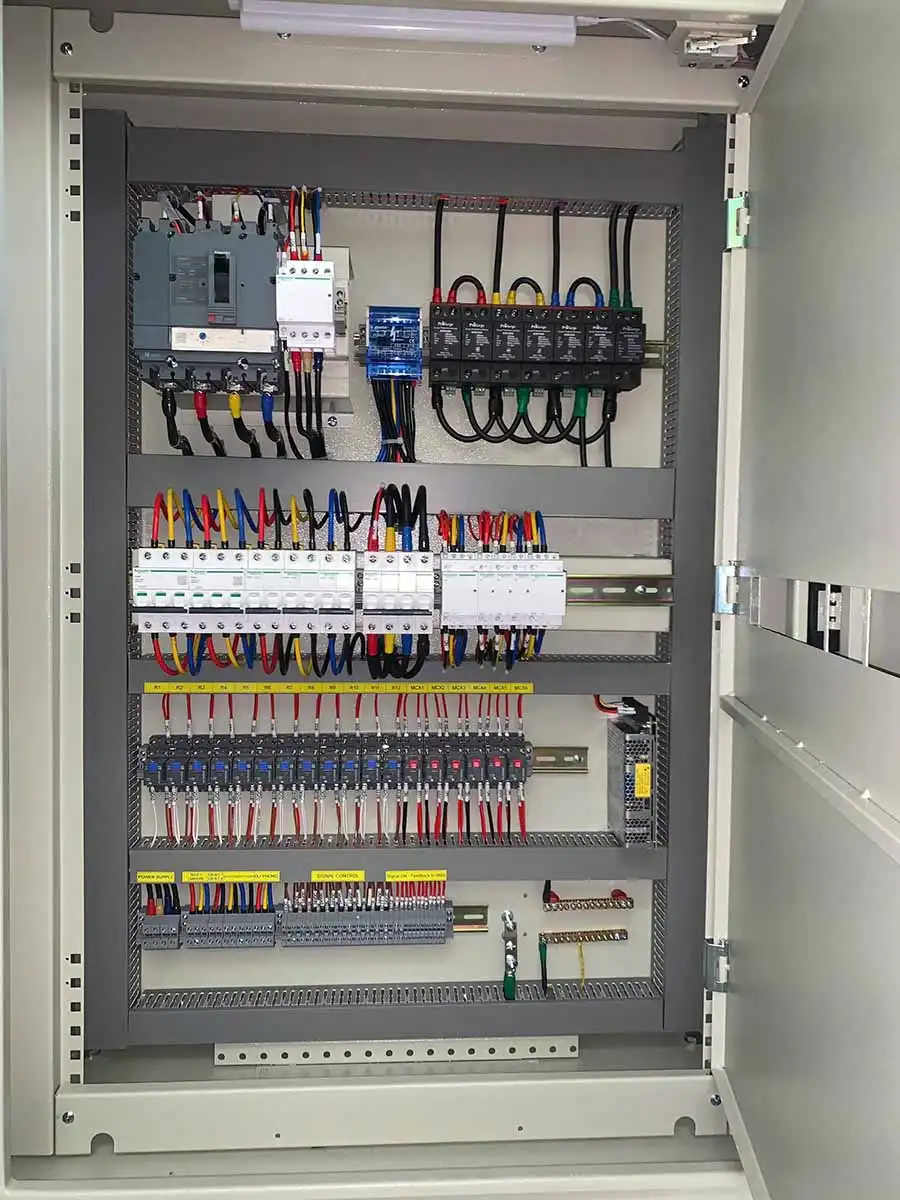

Bộ chống sét tủ điện là gì?

Bộ chống sét tủ điện là tập hợp các thiết bị chống sét lan truyền (SPD Type 1/2/3), được lắp trong tủ điện nhằm cắt, xả và triệt tiêu xung sét quá áp, bảo vệ thiết bị điện phía sau.

Bộ chống sét là gì?

Bộ chống sét (SPD) là thiết bị được thiết kế để hạn chế sự quá điện áp đột ngột (xung sét hoặc xung đột biến điện) bằng cách xả dòng điện dư thừa xuống đất. Việc lắp đặt SPD giúp ngăn ngừa hư hỏng cho các thiết bị điện tử, giảm thiểu rủi ro cháy nổ và tránh gián đoạn sản xuất do sự cố điện gây ra bởi sét đánh gián tiếp hoặc các hoạt động đóng ngắt mạng điện.

Vì sao tủ điện cần lắp bộ chống sét?

Vì sét lan truyền có thể đi theo:

• • Đường dây điện
  • Dây tín hiệu, điều khiển
  • Hệ thống tiếp địa

Nếu không có bộ chống sét, các thiết bị như PLC, biến tần, UPS, máy CNC rất dễ bị phá hủy ngay cả khi sét đánh xa.

Bộ chống sét tủ điện có chống được sét đánh trực tiếp không?

Không.Bộ chống sét tủ điện chỉ chống sét lan truyền, còn sét đánh trực tiếp cần hệ thống chống sét trực tiếp (kim thu sét) kết hợp với tiếp địa đạt chuẩn.

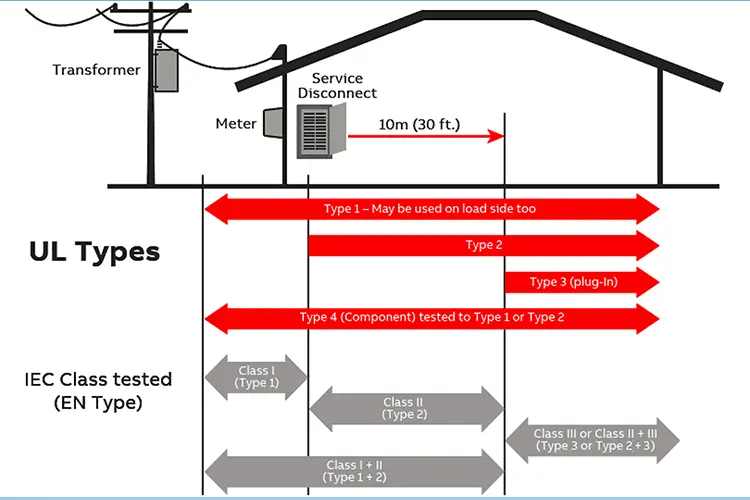

Cách chọn bộ chống sét tủ điện phù hợp?

Cần dựa trên 5 yếu tố chính:

1. 1. Cấp chống sét: Type 1, Type 2, Type 3
   2. Điện áp hệ thống: 1 pha hay 3 pha
   3. Dòng cắt sét (kA)
   4. Tiêu chuẩn kỹ thuật: IEC, EN, TCVN
   5. Môi trường lắp đặt: nhà máy, dân dụng,trung tâm dữ liệu.

👉 Hệ thống lớn thường dùng Type 1 + Type 2 kết hợp, Type 3 bảo vệ tải nhạy cảm.

Bộ chống sét tủ điện gồm những thiết bị nào?

Phân loại theo cấp bảo vệ (Class/Type):

• • Type 1 (Class I): Lắp tại tủ điện tổng, chịu dòng sét lớn 50-100kA, bảo vệ toàn bộ công trình
  • Type 2 (Class II): Lắp tại tủ điện phân phối, dòng xả 20-40kA, bảo vệ khu vực cụ thể
  • Type 3 (Class III): Lắp gần thiết bị nhạy cảm, dòng xả 5-10kA, bảo vệ chi tiết

Phân loại theo số pha:

• • Bộ chống sét 1 pha (220V): Dùng cho hộ gia đình, văn phòng nhỏ
  • Bộ chống sét 3 pha (380V): Dùng cho nhà máy, xí nghiệp, tòa nhà

Phân loại theo công nghệ:

• • Công nghệ MOV (Metal Oxide Varistor): Phổ biến, giá thành hợp lý
  • Công nghệ Spark Gap: Độ bền cao, phù hợp môi trường khắc nghiệt
  • Công nghệ kết hợp MOV + GDT: Hiệu suất cao nhất, giá cao

Cách lắp đặt bộ chống sét lan truyền vào tủ điện đúng tiêu chuẩn?

Để đảm bảo hiệu quả, việc lắp đặt cần tuân thủ nguyên tắc “đường dẫn ngắn nhất”:

1. 1. Vị trí: Lắp SPD sau cầu dao tổng nhưng trước thiết bị cần bảo vệ.
   2. Kết nối: Nối các cực L và N vào nguồn điện tương ứng.
   3. Tiếp địa: Nối cực PE của SPD vào hệ thống tiếp địa. Dây tiếp địa nên có tiết diện tối thiểu 6-35mm² tùy theo cấp SPD.
   4. Chiều dài dây: Tổng chiều dài dây nối từ nguồn qua SPD đến thanh tiếp địa phải càng ngắn càng tốt.

Các tiêu chí quan trọng nhất khi mua bộ chống sét tủ điện là gì?

Khi đánh giá một thiết bị SPD, bạn cần đặc biệt lưu ý 4 thông số kỹ thuật sau:

• • Điện áp thực tế (Uc): Điện áp hoạt động liên tục tối đa.
  • Dòng cắt sét (Imax hoặc Iimp): Khả năng chịu đựng dòng xung sét (ví dụ: 50kA, 100kA).
  • Cấp điện áp bảo vệ (Up): Ngưỡng điện áp còn lại sau khi SPD hoạt động; con số này càng thấp, thiết bị càng an toàn.
  • Thương hiệu & Chứng nhận: Ưu tiên các hãng có tiêu chuẩn IEC 61643 như LPI, Prosurge, Erico.

Có cần bộ chống sét cho từng thiết bị riêng lẻ không?

Tùy thuộc vào mức độ quan trọng của thiết bị và giá trị:

Bảo vệ tầng 1 (tủ điện tổng): Bắt buộc, dùng Type 1 hoặc Type 2. Bảo vệ 80-90% các trường hợp quá áp thông thường.

Bảo vệ tầng 2 (thiết bị quan trọng): Khuyến nghị cho:

• • Máy tính, laptop, workstation (dùng bộ chống sét 25A Type 3 : DSF25/320-25A/3P/C-S)
  • TV, dàn âm thanh cao cấp
  • Tủ lạnh, máy giặt inverter
  • Hệ thống camera an ninh
  • Router, modem Internet

Ưu điểm bảo vệ đa tầng:

• • Mỗi tầng xử lý một phần năng lượng sét, giảm quá tải
  • Bảo vệ toàn diện hơn cho thiết bị nhạy cảm
  • Phù hợp tiêu chuẩn IEC 61643 về cascade protection

Giá bộ chống sét tủ điện phụ thuộc vào những yếu tố nào?

Giá thành của SPD dao động dựa trên:

• • Số cực: 1P, 2P, 3P hoặc 4P (tùy theo lưới điện 1 pha hay 3 pha).
  • Khả năng cắt sét: Các dòng có Imax lớn hơn sẽ có giá cao hơn.
  • Công nghệ: SPD sử dụng Varistor (MOV), ống phóng điện khí (GDT) hoặc kết hợp cả hai. Hoặc cao hơn ESG, PTMOV.
  • Tính năng phụ: Có tiếp điểm cảnh báo từ xa (Remote contact) hoặc màn hình hiển thị trạng thái.
  • Module có thể tháo rời : khi có module cắt sét hỏng có thể tháo rời trực tiếp mà không cần tháo đế ra, loại này giá sẽ cao hơn loại cố định.

Các câu hỏi thường gặp khi trang bị Bộ chống sét tủ điện

Làm sao biết bộ chống sét đã hỏng?

Hầu hết SPD đều có cửa sổ hiển thị màu. Màu Xanh là đang hoạt động tốt, màu Đỏ báo hiệu thiết bị đã hết tuổi thọ và cần được thay thế ngay lập tức.

Làm thế nào để kiểm tra bộ chống sét còn hoạt động tốt?

Kiểm tra trực quan:

• • Xem cửa sổ chỉ thị (indicator window): Xanh/Đỏ là tốt, Trắng/Không màu là hỏng (tùy model)
  • Kiểm tra vỏ ngoài: Không nứt, vỡ, cháy đen
  • Kiểm tra dây nối: Không lỏng, không bị oxy hóa

Kiểm tra bằng đồng hồ vạn năng:

1. • Ngắt nguồn điện
   • Tháo dây kết nối khỏi bộ chống sét
   • Đo điện trở giữa pha (L) và nối đất (PE): Phải có giá trị điện trở cực lớn, nếu đo có giá trị điện trở nhỏ thì module cắt sét có thể đã bị hỏng.
   • Đo điện trở dây nối đất: < 10Ω là đạt

Bộ chống sét có thay thế được cột thu sét không?

Không. Cột thu sét bảo vệ công trình khỏi sét đánh trực tiếp, trong khi bộ chống sét tủ điện bảo vệ hệ thống dây dẫn và thiết bị điện khỏi xung điện lan truyền đi qua đường dây. Cả hai cần phối hợp để tạo thành hệ thống chống sét toàn diện.

Chống sét tủ điện khác gì chống sét trực tiếp?

• Chống sét trực tiếp: thu và dẫn tia sét đánh thẳng xuống đất
• Chống sét tủ điện: xử lý sét lan truyền theo đường điện, tín hiệu

👉 Hai hệ này bắt buộc phải kết hợp để đạt hiệu quả.

Sét lan truyền vào tủ điện bằng cách nào?

Sét lan truyền có thể xâm nhập qua:

• • Đường dây nguồn AC
  • Đường tín hiệu (LAN, RS485, camera)
  • Chênh lệch điện thế tiếp địa

Có cần tiếp địa riêng cho bộ chống sét tủ điện không?

Không cần tiếp địa riêng, nhưng bắt buộc tiếp địa đạt chuẩn:

• Điện trở đất ≤10Ω (dân dụng)
• ≤4Ω (công nghiệp – thiết bị nhạy)

Bao lâu cần kiểm tra bộ chống sét trong tủ điện?

Khuyến nghị:

• 6–12 tháng/lần
• Sau mỗi mùa mưa giông
• Khi đèn chỉ thị SPD đổi màu hoặc mất tín hiệu

Vì sao đã lắp bộ chống sét tủ điện nhưng thiết bị vẫn hỏng?

Nguyên nhân phổ biến:

• Chọn sai loại SPD (Type, điện áp, dòng cắt)
• Tiếp địa kém hoặc không đồng bộ
• Dây nối SPD quá dài
• Thiếu chống sét tín hiệu

Làm sao để chống sét tủ điện hiệu quả hơn?

Giải pháp:

• Phối hợp Type 1 + Type 2 + Type 3
• Liên kết đẳng thế toàn bộ hệ thống
• Kiểm tra định kỳ và thay SPD đúng hạn

Nên chọn SPD Type 1, Type 2 hay Type 3 cho tủ điện?

• Type 1: tủ tổng, có chống sét trực tiếp
• Type 2: phổ biến nhất, bắt buộc phải có
• Type 3: bảo vệ thiết bị điện tử nhạy

👉 Tủ điện hiệu quả nhất khi kết hợp nhiều cấp SPD.

Giải pháp chống sét cho tủ điện công nghiệp tốt nhất?

Kết hợp Type 1 cho sét trực tiếp (Iimp >50kA) và Type 1+2 cho lan truyền.

Bộ chống sét có tiêu tốn điện năng không?

Không, bộ chống sét hầu như không tiêu thụ điện năng trong điều kiện hoạt động bình thường.

Bộ chống sét tủ điện không chỉ là thiết bị bảo vệ mà còn là khoản đầu tư thông minh để bảo vệ tài sản và đảm bảo an toàn. Với hướng dẫn chi tiết trên, bạn đã có đủ kiến thức để lựa chọn và lắp đặt bộ chống sét phù hợp.

Hãy nhớ rằng, không có bộ chống sét nào bảo vệ 100% trong mọi trường hợp, nhưng việc lắp đặt đúng chuẩn sẽ giảm thiểu rủi ro lên đến 95%. Đầu tư từ vài trăm nghìn đến vài triệu đồng cho bộ chống sét chất lượng là hoàn toàn xứng đáng so với thiệt hại hàng chục, thậm chí hàng trăm triệu khi thiết bị điện bị hỏng.
