Chống Sét Cho Camera Như Thế Nào ? Hướng Dẫn Toàn Diện Từ A-Z Để Bảo Vệ Hệ Thống An Ninh Của Bạn
Camera là một phần không thể thiếu trong các hệ thống giám sát an ninh hiện đại. Tuy nhiên, do thường được lắp đặt ngoài trời hoặc ở những vị trí cao, camera dễ trở thành mục tiêu của sét đánh, dẫn đến hư hỏng hoặc mất chức năng. Vậy làm thế nào để chống sét cho camera một cách hiệu quả? Bài viết dưới đây sẽ hướng dẫn chi tiết từ nguyên nhân, rủi ro đến giải pháp lắp đặt thiết bị chống sét chuyên dụng cho hệ thống camera.
1. Vì sao cần chống sét cho hệ thống camera ?
Camera giám sát hiện nay hoạt động 24/7, kết nối qua hệ thống mạng LAN hoặc internet và thường gắn tại vị trí ngoài trời (mái hiên, trụ, cổng, hàng rào…). Điều này khiến chúng trở thành đối tượng dễ bị ảnh hưởng nhất khi có hiện tượng sét:
🔥 Các rủi ro thường gặp do sét gây ra cho camera:
- Cháy nổ bo mạch camera do dòng điện sét lan truyền qua cáp tín hiệu hoặc dây nguồn.
- Hỏng đầu ghi hình (DVR/NVR) và thiết bị lưu trữ do quá áp từ lưới điện.
- Camera IP mất kết nối do switch, router bị hư hỏng vì sét đánh.
- Mất toàn bộ dữ liệu ghi hình trong trường hợp hỏng ổ cứng.
- Nguy cơ gây cháy lan sang các thiết bị điện khác.
Sét không chỉ đánh trực tiếp mà còn có thể lan truyền theo dây tín hiệu hoặc dây nguồn, tạo ra hiện tượng sét lan truyền (surge) – nguyên nhân chính khiến camera hư hỏng.
2. Nguyên lý chống sét cho hệ thống camera
Chống sét cho camera là quá trình ngăn chặn hoặc làm suy giảm năng lượng của xung điện do sét gây ra trước khi nó kịp truyền đến các thiết bị điện tử trong hệ thống giám sát.
🔌 Hai con đường chính cần chống sét:
- Đường nguồn (AC 220V): nơi cung cấp điện cho camera, đầu ghi.
- Đường tín hiệu (LAN, cáp đồng trục, cáp mạng RJ45): nơi truyền tín hiệu từ camera về đầu ghi hoặc server.
Để bảo vệ hiệu quả, cần cắt sét lan truyền ở cả 2 đường này bằng các thiết bị chuyên dụng như SPD (Surge Protection Device), module cắt sét LAN RJ45 hoặc bộ chống sét mạng POE cho Camera IP
3. Hướng Dẫn Chi Tiết Các Bước Chống Sét Cho Camera

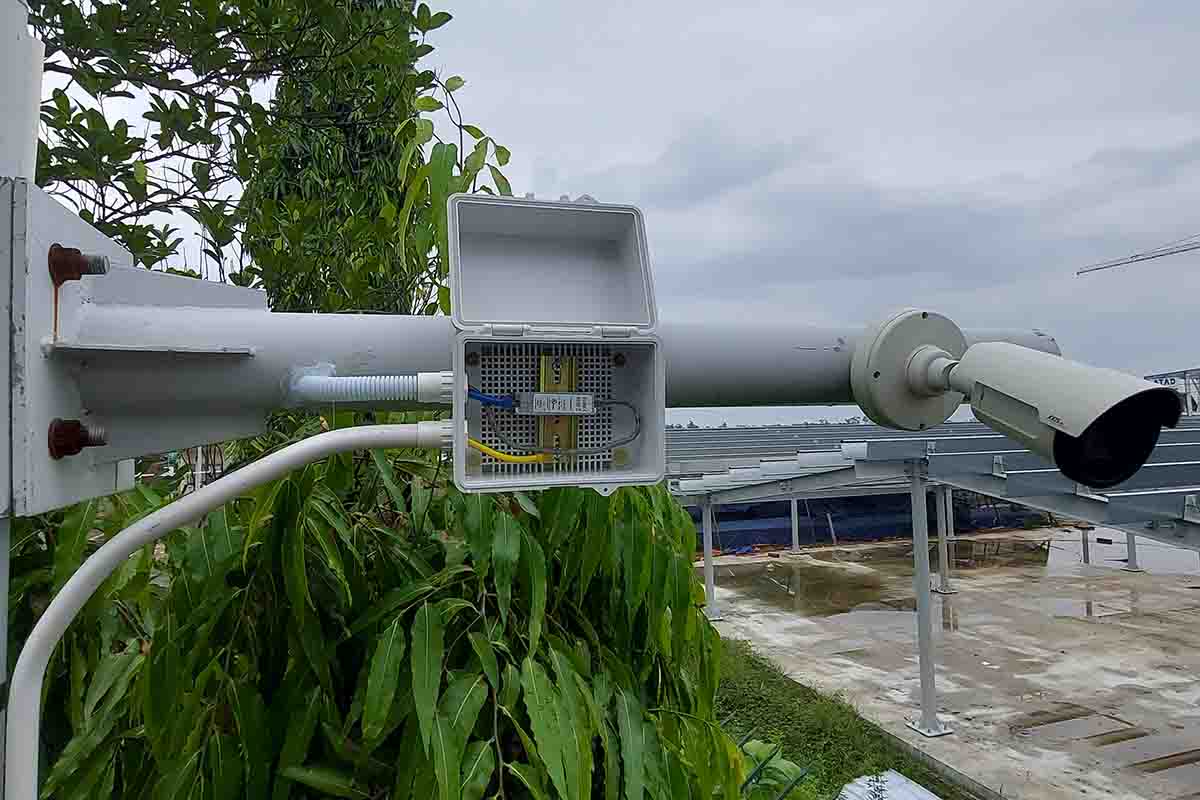

Bước 1: Bảo Vệ Tuyến Đầu – Lắp Thiết Bị Chống Sét Cho Từng Camera Ngoài Trời
Đây là lớp phòng thủ quan trọng nhất, ngăn chặn xung sét ngay tại nơi nó có khả năng xâm nhập đầu tiên.
- Thiết bị cần dùng: Thiết bị chống sét lan truyền cho camera. Thiết bị này thường có 2 loại chính:
- Loại cho camera IP (cáp mạng): Thiết bị chống sét lan truyền tín hiệu mạng LAN/PoE.
- Loại cho camera Analog (cáp đồng trục): Thiết bị chống sét tín hiệu video và nguồn.
- Cách hoạt động: Thiết bị này có 3 cổng: một cổng vào (Input) nối với camera, một cổng ra (Output) nối với dây cáp chạy về trung tâm, và một dây tiếp địa (Ground). Khi có xung sét lan truyền trên dây, thiết bị sẽ ngay lập tức chuyển hướng dòng xung này qua dây tiếp địa xuống đất, chỉ cho tín hiệu “sạch” đi qua.
- Lắp đặt: Thiết bị này được lắp đặt ngay gần camera. Dây tiếp địa của nó BẮT BUỘC phải được kết nối vào một hệ thống tiếp địa tốt. Bạn có thể kết nối nó vào hệ thống chống sét trực tiếp của tòa nhà (nếu có), hoặc một cọc tiếp địa riêng được đóng gần đó. Nếu không có dây tiếp địa, thiết bị này hoàn toàn vô dụng.
Bước 2: Bảo Vệ Đầu Ghi Hình (DVR/NVR) và Switch thường, Switch POE
Sau khi đã chặn ở tuyến đầu, chúng ta cần xây dựng một lớp phòng thủ cuối cùng tại “trái tim” của hệ thống. Đây là nơi tập trung tất cả các dây cáp và là nơi chứa dữ liệu quan trọng nhất.
- Chống sét trên đường nguồn 220V:
- Vấn đề: Sét có thể lan truyền trực tiếp qua đường lưới điện 220V của nhà bạn và tấn công bộ đổi nguồn (adapter) của đầu ghi, switch và màn hình.
- Thiết bị cần dùng: Bộ cắt lọc sét 20A Type 3 (nếu tổng nguồn chưa có lắp thiết bị cắt sét lan truyền Type 1+2 thì nên kết hợp lắp thêm để bảo vệ đúng chức năng). Lưu ý, đây thiết bị có mạch lọc và triệt tiêu xung sét.
- Cách sử dụng: đấu nguồn TOÀN BỘ các thiết bị trong hệ thống camera (đầu ghi, adapter nguồn camera, switch, màn hình) vào chung bộ chống sét này.

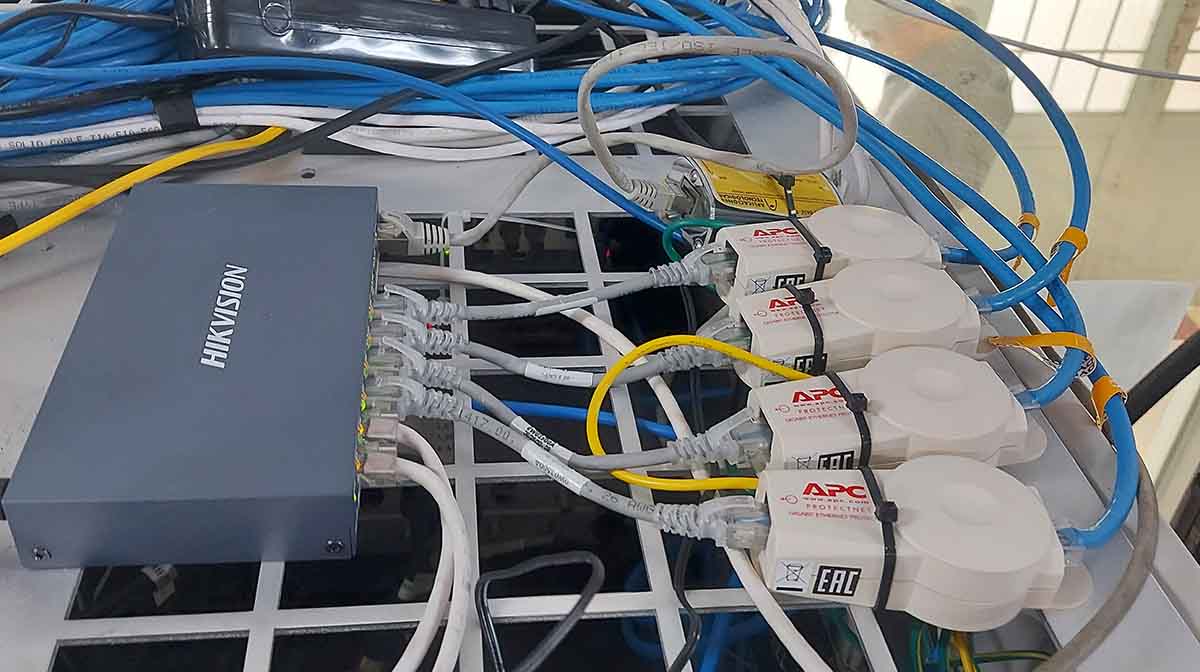

- Chống sét trên đường tín hiệu tại trung tâm: Sủ dụng bộ chống sét RJ45
- Để tăng cường bảo vệ, bạn nên lắp thêm một thiết bị chống sét lan truyền cho cáp mạng (với hệ thống IP) hoặc cáp đồng trục (với hệ thống Analog) ngay tại điểm trước khi dây cáp đi vào đầu ghi hình hoặc switch. Điều này tạo thành lớp bảo vệ thứ hai, phòng trường hợp thiết bị chống sét ngoài trời bị hỏng hoặc xung sét quá lớn.
Bước 3: Nền Tảng Của Mọi Sự Bảo Vệ – Hệ Thống Tiếp Địa (Grounding)
Đây là bước tối quan trọng, quyết định sự thành bại của toàn bộ nỗ lực chống sét. Mọi thiết bị chống sét lan truyền (SPD) đều hoạt động dựa trên nguyên tắc chuyển hướng dòng sét xuống đất. Nếu “con đường xuống đất” không có hoặc bị lỗi, dòng sét sẽ không có lối thoát và vẫn phá hủy thiết bị.
- Yêu cầu: Hệ thống tiếp địa phải có điện trở suất thấp, theo tiêu chuẩn an toàn điện, điện trở tiếp địa cho hệ thống chống sét nên nhỏ hơn 10 Ω (lý tưởng nhất cho thiết bị điện tử nhạy cảm là dưới 4 Ω).
- Giải pháp:
- Tốt nhất: Kết nối dây tiếp địa của các thiết bị chống sét vào hệ thống tiếp địa chống sét chung của tòa nhà (nếu đã được kiểm tra và đạt chuẩn).
- Phương án thay thế: Nếu không có hệ thống chung, bạn cần làm một hệ thống tiếp địa riêng cho hệ thống camera. Điều này bao gồm việc đóng các cọc tiếp địa (thường là cọc đồng hoặc thép mạ đồng) sâu xuống đất và kết nối chúng lại với nhau.
- Lưu ý: Việc thi công và đo đạc hệ thống tiếp địa đòi hỏi chuyên môn và thiết bị chuyên dụng. Hãy tham khảo ý kiến của các kỹ sư điện hoặc các công ty chống sét chuyên nghiệp.
4. Sơ đồ lắp chống sét cho hệ thống camera
Sơ đồ đơn giản chống sét cho hệ thống camera bao gồm:
Lưu ý:
- Mỗi thiết bị chống sét đều cần nối tiếp đất đúng kỹ thuật.
- Không nên đấu nối dây quá dài gây suy giảm hiệu quả xả sét.
5. Kinh nghiệm lắp chống sét camera hiệu quả
Để đảm bảo hệ thống camera hoạt động bền bỉ và an toàn trong mùa mưa bão, cần lưu ý:
✅ Lựa chọn thiết bị chống sét chính hãng – có chứng nhận CE, ISO hoặc TCVN.
✅ Tính toán số lượng thiết bị chống sét phù hợp với số camera và sơ đồ mạng.
✅ Lắp đặt bởi kỹ thuật viên có chuyên môn, tuân thủ quy trình nối đất và kiểm tra điện trở đất.
✅ Bảo trì định kỳ các điểm kết nối, tiếp địa, module SPD theo hướng dẫn nhà sản xuất.
✅ Không bỏ qua bất kỳ tuyến kết nối nào – cả nguồn, tín hiệu và cấp mạng.
6. Những sai lầm phổ biến khi lắp camera mà không chống sét
❌ Lắp camera trên trụ kim loại cao mà không nối đất.
❌ Không cắt sét cho đường dây LAN/PoE – nguyên nhân làm chết camera IP.
❌ Dùng nhiều ổ cắm nối dài mà không có thiết bị chống sét lan truyền SPD đầu nguồn.
❌ Nghĩ rằng sét chỉ đánh trực tiếp, không lan truyền qua đường dây.
❌ Không đo điện trở đất hoặc bỏ qua hệ thống tiếp địa.
