Surge Arrestor Là Gì? Công Dụng, Cách Hoạt Động & Các Câu Hỏi Thường Gặp

Đã đăng trên bởi DMP

❓Surge Arrestor Là Gì? Công Dụng, Cách Hoạt Động & Các Câu Hỏi Thường Gặp

Surge Arrestor là thiết bị quan trọng trong hệ thống điện, giúp bảo vệ thiết bị khỏi xung quá áp do sét lan truyền hoặc nhiễu từ lưới điện. Nhiều người dùng thường nghe đến Surge Arrestor nhưng chưa hiểu rõ nó là gì, hoạt động ra sao và khác gì so với các thiết bị bảo vệ khác

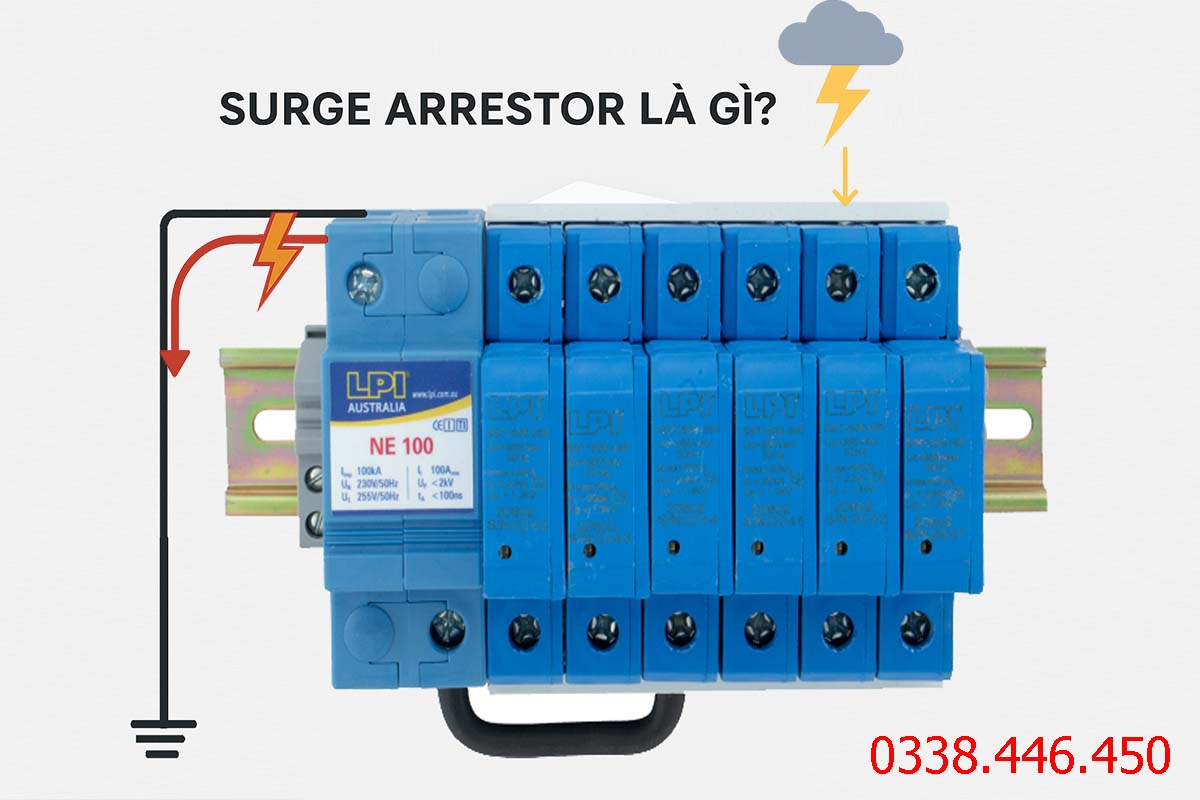

Surge Arrestor la gi

Surge Arrestor là gì?

Surge Arrestor (thiết bị chống sét lan truyền) là thiết bị bảo vệ hệ thống điện khỏi các xung điện áp tăng đột ngột do sét đánh hoặc nhiễu từ lưới điện. Thiết bị giúp “chặn” hoặc “xả” dòng quá áp xuống đất, tránh làm hỏng thiết bị điện.

Nguyên lý hoạt động của Surge Arrestor như thế nào?

Surge Arrestor hoạt động dựa trên nguyên lý thay đổi điện trở phi tuyến tính. Ở điện áp định mức, nó có điện trở rất cao (cách điện). Khi điện áp tăng đột biến (xung sét), điện trở của nó giảm xuống gần bằng 0 để dẫn dòng điện xuống đất.

  • Trạng thái bình thường: Dòng điện đi qua thiết bị vào tải tiêu thụ. Surge Arrestor cách ly với đất.
  • Khi có sét/quá áp: Surge Arrestor trở thành vật dẫn điện, cắt ngọn xung sét và truyền xuống hệ thống tiếp địa.
  • Sau khi xả: Nó tự động trở về trạng thái điện trở cao ban đầu.

Surge Arrestor và Lightning Arrester có giống nhau không?

Không.

  • Surge Arrestor (SPD): bảo vệ chống sét lan truyền và quá áp trong lưới.
  • Lightning Arrester: bảo vệ khỏi sét đánh trực tiếp ở đường dây cao áp.
    Hai thiết bị khác nhau về cấu tạo, cấp điện áp và phạm vi ứng dụng.

Surge Arrestor dùng để làm gì?

  • Ngăn cháy nổ thiết bị điện.
  • Bảo vệ tủ điện, hệ thống điều khiển, inverter solar, camera, router…
  • Hạn chế hư hỏng do xung sét lan truyền trong mạng điện.

Surge Arrestor có mấy loại?

Theo tiêu chuẩn IEC 61643, có 3 loại phổ biến:

  • Type 1: chống sét đánh trực tiếp (xung Iimp 10/350µs).
  • Type 2: chống sét lan truyền (In, Imax 8/20µs).
  • Type 3: bảo vệ thiết bị nhạy cảm (kết hợp với Type 2).

Surge Arrestor thường được lắp đặt ở đâu?

Surge Arrestor được lắp đặt song song với thiết bị cần bảo vệ, thường nằm tại tủ điện tổng (ngay sau cầu dao chính) hoặc ngay trước các thiết bị điện tử nhạy cảm.

  • Tầng sơ cấp (Type 1): Lắp tại tủ điện tổng ngay đầu vào công trình (chịu dòng sét trực tiếp lớn).
  • Tầng thứ cấp (Type 2): Lắp tại các tủ phân phối nhánh (xử lý xung sét còn sót lại).
  • Tầng bảo vệ thiết bị (Type 3): Lắp ngay tại ổ cắm hoặc tích hợp trong thiết bị đầu cuối.

5 Vi Tri Trong Yeu Can Lap Thiet Bi Chong Set SPD Trong Nha May Cong Nghiep

Surge Arrestor có giúp chống sét đánh trực tiếp không?

Không. Surge Arrestor chỉ chống quá áp lan truyền, không thay thế kim thu sét hoặc hệ tiếp địa sét đánh trực tiếp.

Surge Arrestor có bị hỏng sau khi sét đánh không?

Có, Surge Arrestor là thiết bị tiêu hao. Mỗi lần xả xung sét, tuổi thọ của nó sẽ giảm đi. Nếu chịu một cú sét quá lớn vượt mức chịu đựng, nó sẽ bị hỏng và cần được thay thế.

Lưu ý: Hầu hết các loại chống sét lan truyền hiện đại đều có “cờ hiển thị màu” (thường là màu xanh chuyển sang đỏ) để báo hiệu khi thiết bị đã hỏng và cần thay thế mới.

Surge Arrestor khác gì MCB/RCBO?

  • Surge Arrestor: xả sét và quá áp.
  • MCB/RCBO: bảo vệ ngắn mạch, quá tải, rò điện.
    Chúng bổ trợ chứ không thay thế nhau.

Surge Arrestor có cần tiếp địa không?

Cần bắt buộc. Surge Arrestor không có tiếp địa sẽ không xả được xung sét → mất tác dụng → dễ gây hư thiết bị.

Có cần lắp Surge Arrestor khi đã có kim thu sét?

Có. Kim thu sét Stormaster ESE bảo vệ trên không, SPD bảo vệ trong đường điện. Hai hệ bảo vệ khác nhau và phải kết hợp.

🔚Surge Arrestor đóng vai trò quan trọng trong việc bảo vệ thiết bị điện trước các xung quá áp nguy hiểm, đặc biệt trong bối cảnh hệ thống điện ngày càng nhiều thiết bị nhạy cảm. Hiểu đúng về chức năng, cách hoạt động và dấu hiệu nhận biết SPD hỏng sẽ giúp bạn lựa chọn và lắp đặt phù hợp, đảm bảo an toàn cho toàn bộ hệ thống. Nếu bạn cần thêm tư vấn về chọn loại SPD, cách lắp hoặc sơ đồ ứng dụng thực tế, tôi có thể hỗ trợ ngay.
