Thi Công Chống Sét Nhà Xưởng Công Nghiệp | Quy Trình Chuẩn TCVN 2026
Hệ thống chống sét không chỉ là biện pháp an toàn mà còn là yếu tố sống còn đối với các nhà xưởng công nghiệp. Nó bảo vệ dây chuyền sản xuất giá trị cao, đảm bảo hoạt động liên tục và tuân thủ các quy định nghiêm ngặt về Phòng cháy chữa cháy (PCCC).
Khác với công trình dân dụng, chống sét cho nhà xưởng đòi hỏi một giải pháp bảo vệ toàn diện 3 cấp độ để đối phó với diện tích mái lớn và hệ thống thiết bị điện tử nhạy cảm.

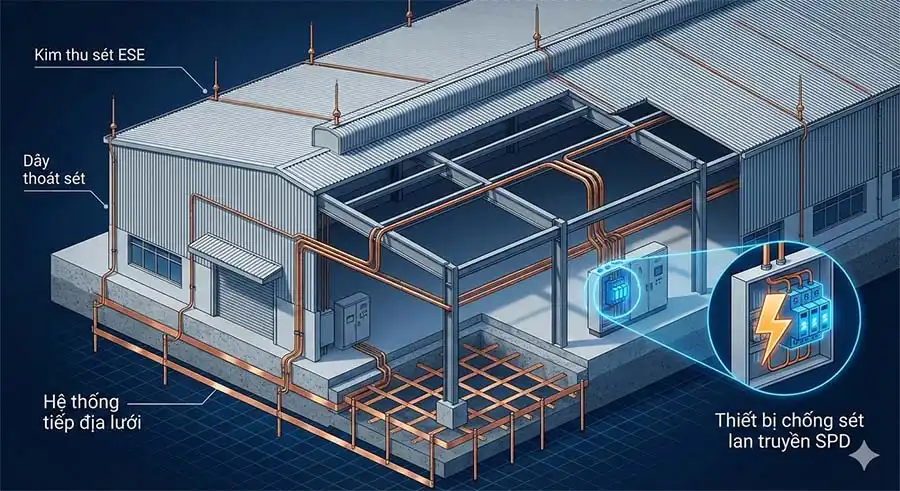

Sơ đồ mặt cắt 3D minh họa hệ thống chống sét toàn diện cho nhà xưởng, bao gồm kim thu sét trực tiếp (ESE), hệ thống dây dẫn, bãi tiếp địa dạng lưới và thiết bị chống sét lan truyền (SPD) trong tủ điện.
Tại sao thi công chống sét Nhà xưởng Công nghiệp cần riêng biệt?
Nhiều người lầm tưởng rằng nhà xưởng khung thép đã có khả năng “tự chống sét”. Thực tế, đây là quan niệm cực kỳ nguy hiểm.
- Diện tích mái lớn: Nhà xưởng thường có diện tích bề mặt rất rộng, làm tăng xác suất bị sét đánh trực tiếp.
- Thiết bị nhạy cảm: Các hệ thống PLC, server và máy móc công nghiệp rất nhạy cảm với xung điện từ (LEM). Chỉ một tia sét đánh cách xa 2km cũng có thể gây hỏng hóc thông qua hiện tượng sét lan truyền.
- Vật liệu dễ cháy: Kho bãi chứa bao bì, hóa chất hoặc nguyên liệu khô là môi trường lý tưởng để một tia sét nhỏ trở thành một đám cháy lớn.
Cấu trúc Hệ thống Chống sét Nhà xưởng Toàn diện (3 Cấp độ)
Một hệ thống chống sét hiện đại cho nhà xưởng không chỉ có kim thu sét. Nó là một mạng lưới phối hợp nhịp nhàng giữa 3 thành phần chính:
1. Hệ thống chống sét trực tiếp (External Protection)
Sử dụng Kim thu sét chủ động (ESE – Early Streamer Emission). Khác với kim cổ điển, kim ESE phát ra các dòng điện sớm để chủ động “đón” tia sét và dẫn nó xuống đất, tạo ra một vùng bán kính bảo vệ rộng lớn (có thể lên đến hơn 100m), cực kỳ phù hợp cho nhà xưởng diện tích lớn.
2. Hệ thống chống sét lan truyền (Surge Protection Device – SPD)
Đây là “lá chắn” cho các thiết bị điện. Các thiết bị SPD được lắp đặt tại tủ điện tổng (MSB) và các tủ nhánh nhằm cắt xung điện cao áp do sét tạo ra, ngăn không cho chúng chạy vào đường dây điện và làm cháy bo mạch máy móc.
3. Hệ thống tiếp địa (Grounding System)
Là đích đến cuối cùng của dòng điện sét. Đối với nhà xưởng, hệ thống này thường được thi công dưới dạng lưới tiếp địa (Grounding Grid) bao quanh nhà xưởng để đảm bảo tản điện nhanh nhất và triệt tiêu điện áp bước, bảo vệ an toàn cho công nhân.
Quy trình thi công chống sét đúng tiêu chuẩn gồm những bước nào?
- Bước 1: Đào rãnh, hố tiếp địa và đóng cọc. Xác định vị trí, đào rãnh sâu từ 0.6m – 0.8m. Đóng các cọc tiếp địa đồng hoặc thép mạ đồng xuống đất.
- Bước 2: Lắp đặt dây thoát sét và liên kết hệ thống. Sử dụng mối hàn hóa nhiệt để kết nối các cọc tiếp địa với dây thoát sét (thường là cáp đồng trần).
- Bước 3: Đo điện trở suất đất và xử lý hóa chất. Kiểm tra điện trở (phải dưới 10 Ohm cho chống sét trực tiếp). Nếu không đạt, cần bổ sung hóa chất giảm điện trở (GEM).
- Bước 4: Lắp đặt kim thu sét và trụ đỡ. Cố định kim thu sét tại vị trí cao nhất, kết nối với dây dẫn sét đi xuống hệ thống tiếp địa.
- Bước 5: Kiểm định và bàn giao. Tiến hành đo đạc lại toàn bộ hệ thống bằng thiết bị chuyên dụng và cấp giấy chứng nhận kiểm định.
Quy trình Thi công Hệ thống Chống sét Chuẩn cho Nhà xưởng (Theo TCVN)
Để đảm bảo hiệu quả và an toàn, quy trình thi công cần tuân thủ nghiêm ngặt các bước sau:
-
Khảo sát & Thiết kế (Theo TCVN 9385:2012):
- Tính toán vùng bảo vệ dựa trên diện tích và chiều cao nhà xưởng để xác định số lượng và vị trí Kim thu sét phát xạ sớm (ESE).
- Thiết kế Hệ thống tiếp địa lưới phù hợp với địa chất, đảm bảo điện trở suất đất đạt yêu cầu (thường R < 10 Ohm, hoặc thấp hơn cho các khu vực đặc biệt).
-
Thi công Hệ thống Tiếp địa Quy mô lớn:
- Đào rãnh và đóng các cọc tiếp địa thép mạ đồng xuống đất theo thiết kế dạng lưới hoặc mạch vòng.
- Kết nối các cọc bằng băng đồng hoặc cáp đồng trần tiết diện lớn bằng mối hàn hóa nhiệt, đảm bảo độ bền vĩnh cửu dưới lòng đất.
-
Lắp đặt Kim thu sét và Dây dẫn trên Mái:
- Gia cố chắc chắn các trụ đỡ kim thu sét trên kết cấu mái hoặc khung thép của nhà xưởng.
- Lắp đặt hệ thống Dây thoát sét (cáp đồng bọc) đi dọc theo cột/tường nhà xưởng, sử dụng kẹp cố định chuyên dụng để đảm bảo cách điện và thẩm mỹ.
-
Lắp đặt Thiết bị Chống sét Lan truyền (SPD):
- Đây là bước sống còn để bảo vệ thiết bị điện tử. Lắp đặt các thiết bị cắt lọc sét (SPD) tại tủ điện tổng (MSB) và các tủ điện nhánh (DB) để ngăn chặn xung sét lan truyền qua đường nguồn và đường tín hiệu.
-
Kiểm định & Bàn giao:
- Sử dụng thiết bị chuyên dụng đo điện trở tiếp địa của toàn bộ hệ thống.
Các Tiêu chuẩn Kỹ thuật bắt buộc cho thi công hệ thống chống sét
Khi thi công, bạn cần yêu cầu đơn vị nhà thầu tuân thủ tuyệt đối các tiêu chuẩn sau để đảm bảo tính thẩm quyền và an toàn:
- TCVN 9385:2012: Tiêu chuẩn quốc gia về chống sét cho công trình xây dựng – Hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống.
- IEC 62305: Tiêu chuẩn quốc tế về bảo vệ chống sét.
- NFC 17-102 (Pháp): Tiêu chuẩn dành riêng cho dòng kim thu sét phát xạ sớm (ESE).
Bảng so sánh: Kim thu sét cổ điển vs Kim thu sét hiện đại (ESE)
|
Đặc điểm |
Kim thu sét cổ điển (Franklin) | Kim thu sét hiện đại (ESE) |
| Bán kính bảo vệ | Hẹp (hình nón 45 độ) | Rất rộng (lên tới 120m) |
| Số lượng cần dùng | Rất nhiều kim cho 1 nhà xưởng | Thường chỉ cần 1-2 kim |
| Tính thẩm mỹ | Thấp, gây rắc rối cho mái | Cao, gọn gàng |
| Chi phí thi công | Thấp hơn ở vật tư kim nhưng cao ở dây dẫn |
Cao ở vật tư kim nhưng tiết kiệm dây và nhân công |
Các Câu hỏi Thường gặp (People Also Ask)
Khoảng cách giữa các cọc tiếp địa là bao nhiêu?
Thông thường, các cọc tiếp địa nên cách nhau tối thiểu bằng 2 lần chiều dài cọc (khoảng 3m – 5m) để tránh hiệu ứng chồng lấn điện trở, giúp tản điện tốt hơn.
Điện trở tiếp địa bao nhiêu là đạt chuẩn?
Theo TCVN, điện trở tiếp địa cho hệ thống chống sét trực tiếp phải nhỏ hơn 10 Ohm. Với các nhà xưởng có hệ thống máy tính quan trọng, con số này thường được yêu cầu dưới 1 Ohm.
Tại sao nhà xưởng khung thép vẫn cần hệ thống chống sét riêng?
Khung thép có thể dẫn điện nhưng không được thiết kế để dẫn dòng sét năng lượng lớn một cách an toàn xuống đất. Hệ thống riêng biệt giúp tránh nguy cơ điện áp bước, điện áp tiếp xúc và hỏa hoạn.
Tiêu chuẩn kỹ thuật cho nhà máy điện tử có gì khác biệt?
Các nhà máy này yêu cầu hệ thống chống sét lan truyền cấp cao hơn và điện trở tiếp địa thấp hơn (thường < 4 Ohm hoặc < 1 Ohm) để bảo vệ các linh kiện bán dẫn cực kỳ nhạy cảm.
Hệ thống chống sét lan truyền hoạt động như thế nào?
Thiết bị SPD hoạt động như một van xả áp. Khi có xung sét (điện áp tăng đột biến), SPD sẽ dẫn xung sét xuống đất trong thời gian cực ngắn, giữ cho điện áp ở mức an toàn cho thiết bị.
Có cần lắp chống sét lan truyền cho đường Internet không?
Cực kỳ cần thiết. Sét lan truyền không chỉ đi qua dây điện mà còn qua cáp đồng ADSL, cáp đồng trục camera. Sử dụng các modul SPD cho đường tín hiệu sẽ bảo vệ đầu ghi và server của bạn.
Bao lâu thì nên kiểm định hệ thống chống sét một lần?
Định kỳ 1 lần/năm trước mùa mưa. Ngoài ra, sau mỗi lần bị sét đánh trực tiếp, bạn nên gọi đơn vị chuyên môn đo đạc lại vì các thiết bị có thể đã bị “mỏi” hoặc giảm hiệu suất.
Chi phí thi công chống sét nhà xưởng khoảng bao nhiêu?
Mức giá dao động từ 30 triệu đến hơn 100 triệu VNĐ tùy vào diện tích, loại kim thu sét và yêu cầu về hệ thống chống sét lan truyền.
