Tiếp Địa Lặp Lại: Giải Pháp Bảo Vệ Hệ Thống Điện Toàn Diện

Trong kỹ thuật điện hiện đại, việc đảm bảo an toàn không chỉ dừng lại ở các thiết bị ngắt mạch tự động. Tiếp địa lặp lại đóng vai trò là “cầu nối” cuối cùng, giúp ổn định điện áp và bảo vệ con người trước các sự cố rò rỉ điện hoặc đứt dây trung tính. Nhiều người thắc mắc “tiếp địa lặp lại để làm gì, có bắt buộc không, làm sao cho đúng?”.

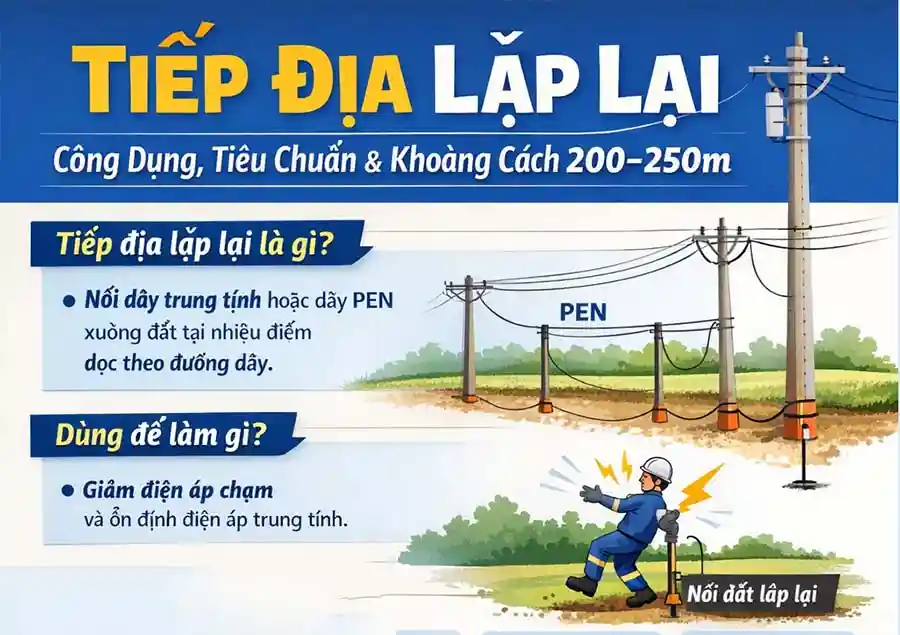

Tiếp địa lặp lại để là gì ?

Tiếp địa lặp lại, còn gọi là nối đất song song hoặc solidly grounded system, là phương pháp nối đất trung tính của lưới điện hạ áp qua nhiều điểm lặp lại. Cụ thể, nó ngăn chặn sự lệch pha điện áp khi dây trung tính bị đứt, bằng cách kết nối dây trung tính với cọc tiếp địa tại các vị trí cách nhau nhất định. Điều này giúp đường dây hạ thế giữ cân bằng điện áp giữa các pha, giảm rủi ro điện giật hoặc hỏng thiết bị

Tác dụng tiếp địa lặp lại như thế nào?

• Giảm điện áp chạm: Hạn chế nguy hiểm khi con người vô tình chạm vào vỏ thiết bị bị rò điện.
• Ổn định điện áp: Giữ mức điện áp cân bằng giữa các pha, ngay cả khi phụ tải không đều.
• Bảo vệ khi đứt dây trung tính: Ngăn chặn hiện tượng điện áp dâng cao gây cháy nổ thiết bị điện trong nhà.

Tiếp địa lặp lại để làm gì?

Tiếp địa lặp lại được thực hiện nhằm:

• Giảm điện áp chạm khi có sự cố
• Tăng khả năng tản dòng sự cố và dòng sét
• Ổn định điện áp trung tính trong lưới điện hạ áp
• Hạn chế rủi ro giật điện, cháy nổ thiết bị
• Đáp ứng yêu cầu kỹ thuật trong tiêu chuẩn điện

👉 Nói ngắn gọn: tiếp địa lặp lại giúp hệ thống điện an toàn và ổn định hơn.

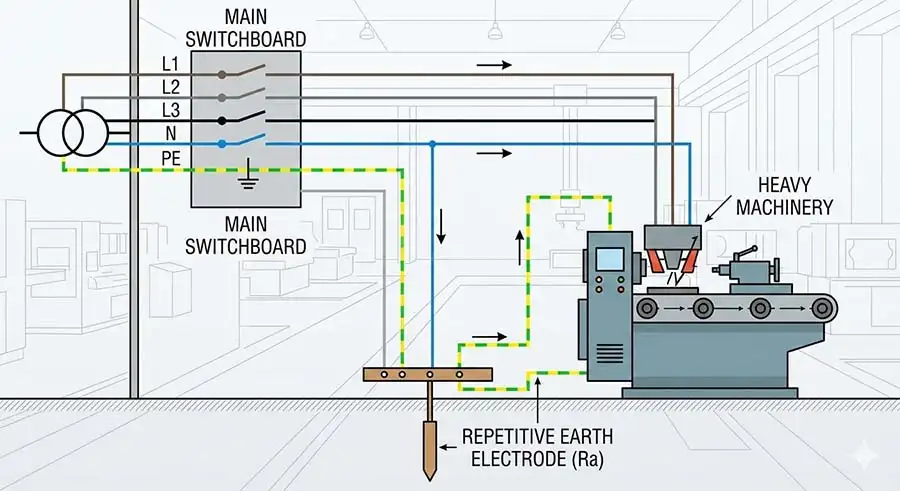

Tại sao cần phải tiếp địa lặp lại cho dây trung tính trong mạng điện hạ thế?

Việc tiếp địa lặp lại là bắt buộc để xử lý rủi ro mất an toàn hệ thống. Khi dây trung tính từ trạm biến áp bị đứt, nếu không có tiếp địa lặp lại, vỏ thiết bị điện có thể mang điện áp nguy hiểm (lên đến 220V). Hệ thống này tạo ra một đường dẫn dự phòng xuống đất, giúp thiết bị bảo vệ (Aptomat/RCBO) ngắt điện kịp thời và triệt tiêu dòng điện dư thừa.

Tiếp địa lặp lại khác gì tiếp địa thông thường?

Tiêu chí	Tiếp địa thông thường	Tiếp địa lặp lại
Số điểm tiếp địa	1 điểm	Nhiều điểm
Mức an toàn	Trung bình	Cao
Ổn định điện áp	Thấp hơn	Tốt hơn
Áp dụng	Công trình nhỏ	Lưới điện, nhà xưởng

Cách Thi Công Tiếp Địa Lặp Lại Như Thế Nào?

Để thi công tiếp địa lặp lại hiệu quả, bạn cần thực hiện theo 4 bước sau:

1. Đóng cọc tiếp địa: Sử dụng cọc đồng nguyên chất hoặc cọc thép mạ đồng (thường dài 2.4m ) đóng sâu xuống lòng đất.
2. Kết nối dây dẫn: Dùng dây đồng trần hoặc cáp bọc (tiết diện tối thiểu theo quy định) nối từ dây trung tính của mạng điện vào cọc tiếp địa.
3. Hàn hóa nhiệt/Kẹp nối: Đảm bảo mối nối giữa dây và cọc cực kỳ chắc chắn, không bị oxy hóa theo thời gian.
4. Kiểm tra điện trở: Sử dụng máy đo chuyên dụng. Điện trở nối đất lặp lại thường phải đạt trị số  < 10Ω (tùy theo quy chuẩn khu vực).

Nên chọn cọc tiếp địa đồng nguyên chất hay thép mạ đồng cho hệ thống lặp lại?

Việc lựa chọn phụ thuộc vào ngân sách và địa chất khu vực:

• Cọc đồng nguyên chất: Dẫn điện tốt nhất, chống ăn mòn tuyệt vời, tuổi thọ trên 50 năm nhưng chi phí rất cao. Phù hợp cho công trình công nghiệp trọng điểm.
• Cọc thép mạ đồng: Chi phí hợp lý, độ cứng cao dễ đóng xuống đất cứng, khả năng dẫn điện và chống gỉ đạt mức khá (tuổi thọ 15-20 năm). Đây là lựa chọn phổ biến nhất cho dân dụng và mạng hạ thế.

Chi phí lắp đặt hệ thống tiếp địa lặp lại khoảng bao nhiêu?

Giá thành lắp đặt hệ thống tiếp địa lặp lại thường dao động dựa trên các yếu tố:

• Số lượng cọc: Tùy vào độ dẫn điện của đất để đạt điện trở mong muốn.
• Vật liệu: Đồng hay thép mạ đồng.
• Nhân công: Bao gồm chi phí đào rãnh, đóng cọc và đo kiểm định. Thông thường, một bộ tiếp địa lặp lại cơ bản cho hộ gia đình hoặc tủ điện hạ thế có giá từ 5.500.000 VNĐ đến 10.000.000 VNĐ.

Tiếp địa lặp lại đặt ở đâu?

Các vị trí phổ biến:

• Trên đường dây hạ áp (cách nhau theo tiêu chuẩn)
• Tại cột điện trung gian
• Tại tủ điện tổng
• Tại đầu và cuối tuyến dây
• Gần khu vực tiêu thụ điện lớn

Điện trở tiếp địa lặp lại bao nhiêu là đạt?

Giá trị tham khảo:

• ≤ 10Ω: đạt yêu cầu an toàn
• ≤ 5Ω: tốt
• ≤ 2Ω: rất tốt (nhà máy, chống sét)

⚠️ Giá trị cụ thể phụ thuộc tiêu chuẩn áp dụng và loại công trình.

Tiếp địa lặp lại có giúp chống sét không?

Có – nhưng không thay thế hoàn toàn hệ thống chống sét.

Tiếp địa lặp lại giúp:

• Tản nhanh dòng sét lan truyền
• Giảm quá áp trên dây trung tính
• Tăng hiệu quả của SPD (thiết bị chống sét lan truyền)

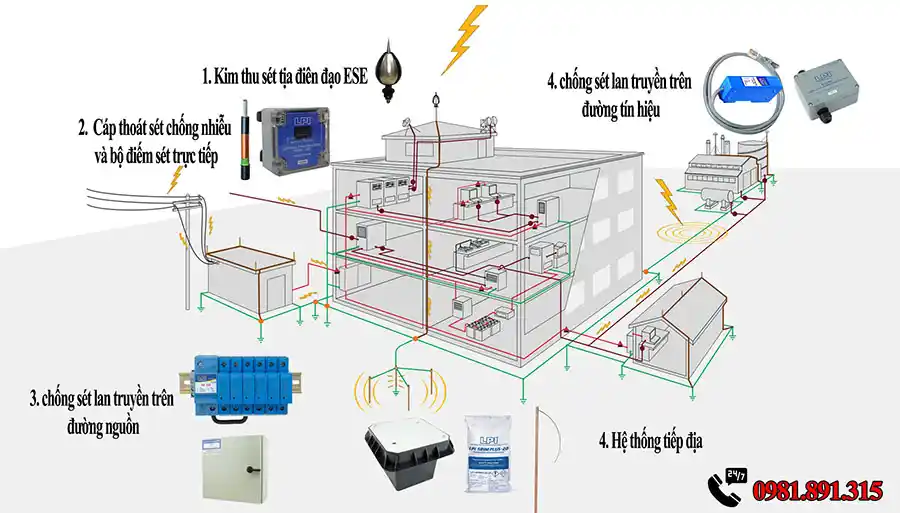

👉 Muốn chống sét hiệu quả cần kết hợp tiếp địa lặp lại + tiếp địa chống sét + thiết bị chống sét lan truyền .

Những sai lầm thường gặp khi làm tiếp địa lặp lại

• Đóng cọc quá nông
• Khoảng cách không hợp lý
• Dùng vật liệu kém chất lượng
• Không đo điện trở sau thi công
• Không liên kết đẳng thế

Các câu hỏi thường gặp về Tiếp địa lặp lại

Khoảng cách giữa các điểm tiếp địa lặp lại là bao nhiêu?

• Theo tiêu chuẩn, trên lưới điện hạ thế, khoảng cách này thường từ 200m đến 250m một điểm.

Tiếp địa lặp lại có thay thế được tiếp địa an toàn không?

• Không. Tiếp địa lặp lại hỗ trợ hệ thống, nhưng mỗi thiết bị quan trọng vẫn cần có hệ thống tiếp địa bảo vệ (PE) riêng biệt.

Dây tiếp địa lặp lại phải dùng cỡ nào?

• Quy chuẩn nêu dây nối đất đường kính không nhỏ hơn 6 mm (và có trường hợp cho phép dùng cốt thép cột bê tông làm dây nối đất).

Tiếp địa lặp lại có bắt buộc không?

• Có. Trong nhiều hệ thống điện hạ áp, tiếp địa lặp lại là yêu cầu bắt buộc theo tiêu chuẩn kỹ thuật để đảm bảo an toàn và đủ điều kiện nghiệm thu.

Tiếp địa lặp lại khác gì tiếp địa thông thường?

• Tiếp địa thông thường chỉ có một điểm nối đất, còn tiếp địa lặp lại có nhiều điểm nối đất bổ sung, giúp giảm điện trở và tăng độ tin cậy.

Có thể dùng chung tiếp địa lặp lại với tiếp địa chống sét không?

• Có thể, nếu được thiết kế và liên kết đẳng thế đúng kỹ thuật, giúp tiết kiệm chi phí và tăng hiệu quả bảo vệ.

Những lỗi thường gặp khi làm tiếp địa lặp lại là gì?

• Đóng cọc quá nông, vật liệu kém chất lượng, không đo điện trở sau thi công và không liên kết đẳng thế.

Liên kết đẳng thế là gì?

• Liên kết đẳng thế (Equipotential Bonding) là biện pháp nối tất cả các phần kim loại và hệ thống điện về cùng một thế điện, nhằm loại bỏ chênh lệch điện áp nguy hiểm khi có sự cố điện hoặc sét.

Tiêu chuẩn Việt Nam nào quy định về tiếp địa lặp lại?

• Việc thiết kế và lắp đặt tiếp địa lặp lại thường tuân thủ theo các tiêu chuẩn quốc gia như TCVN 9385:2012 (về chống sét và nối đất cho công trình)

Bao lâu thì cần kiểm tra điện trở tiếp địa lặp lại một lần?

• Theo khuyến nghị kỹ thuật, hệ thống tiếp địa nên được đo đạc và kiểm tra định kỳ ít nhất 1 lần/năm

Hy vọng những thông tin trên đã giúp bạn hiểu rõ về tầm quan trọng và cách triển khai hệ thống tiếp địa lặp lại. Việc đầu tư đúng mức cho hệ thống nối đất không chỉ là tuân thủ quy chuẩn kỹ thuật mà còn là sự bảo đảm an toàn cao nhất cho tính mạng và tài sản.
