Có Thể Dùng Chung Tiếp Địa Chống Sét Và Tiếp Địa An Toàn Không? Cập Nhật Tiêu Chuẩn Mới Nhất
Bạn đang thi công hệ thống điện và thắc mắc liệu có thể dùng chung tiếp địa chống sét và tiếp địa an toàn không? Việc gộp hay tách rời các hệ thống nối đất luôn là chủ đề gây tranh cãi, thậm chí tiềm ẩn rủi ro cháy nổ nếu làm sai kỹ thuật.
Trong bài viết này, các chuyên gia kỹ thuật từ DMP sẽ giải đáp chi tiết dựa trên các tiêu chuẩn quốc tế (IEC 62305) và tiêu chuẩn Việt Nam (TCVN 9385:2012). Cùng tìm hiểu ngay giải pháp tối ưu nhất cho công trình của bạn!
1. Dùng Chung Tiếp Địa Chống Sét Và An Toàn Được Không?

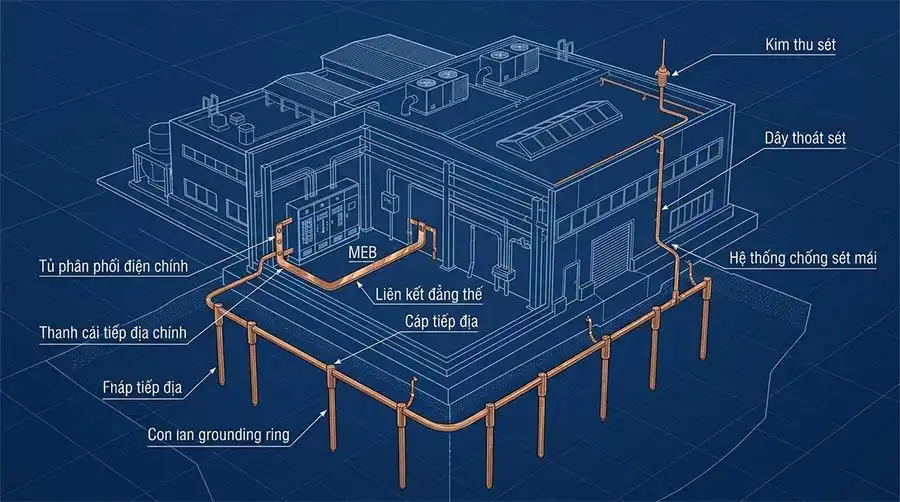

Theo các tiêu chuẩn hiện hành như TCVN 9385:2012 và IEC 62305, được phép và thực tế được khuyến khích dùng chung một hệ thống tiếp địa (gọi là hệ thống tiếp địa tổng hợp/tiếp địa chung) cho cả chống sét, an toàn điện và tiếp địa công tác của tòa nhà, thay vì làm nhiều cọc tiếp địa riêng lẻ.
Vì sao nên dùng chung thay vì tách riêng?
- Tránh chênh lệch điện thế nguy hiểm: Nếu hai hệ thống tiếp địa tách rời có điện trở khác nhau, khi sét đánh, điện thế đất tại hai điểm sẽ chênh lệch rất lớn, gây phóng điện ngược (side flash) giữa các hệ thống, cực kỳ nguy hiểm cho thiết bị và con người.
- Đảm bảo đẳng thế toàn công trình: Hệ thống tiếp địa chung giúp toàn bộ kết cấu kim loại, vỏ thiết bị, hệ thống chống sét cùng ở một mức điện thế, giảm nguy cơ điện giật và cháy nổ khi có sự cố.
- Tối ưu chi phí thi công: Giảm số lượng cọc tiếp địa, dây dẫn, hố kiểm tra, từ đó tiết kiệm chi phí đầu tư mà vẫn đảm bảo an toàn.
Khi nào bắt buộc phải tách riêng?
Một số trường hợp đặc thù vẫn yêu cầu tách riêng hệ thống tiếp địa, ví dụ:
- Trạm biến áp, trạm viễn thông có yêu cầu kỹ thuật riêng theo quy định ngành (điện lực, viễn thông)
- Phòng dữ liệu (data center), phòng thiết bị y tế nhạy cảm cần tiếp địa chống nhiễu (tiếp địa tín hiệu) riêng biệt để tránh nhiễu điện từ
- Công trình có yêu cầu đặc biệt từ chủ đầu tư hoặc cơ quan quản lý chuyên ngành
Trong các trường hợp này, dù tách riêng về mặt vật lý (cọc tiếp địa riêng), các hệ thống vẫn cần được liên kết đẳng thế với nhau ở một điểm để tránh chênh lệch điện thế.

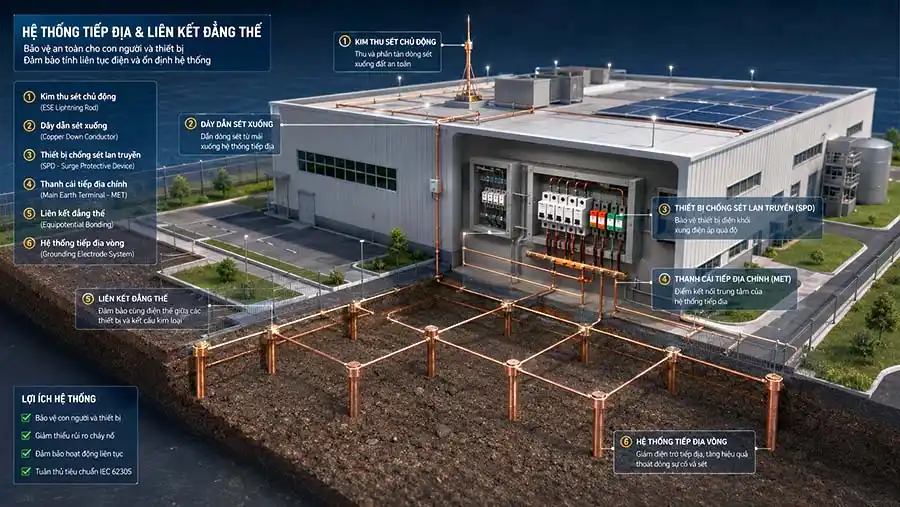

2. Tiêu chuẩn kỹ thuật khi gộp chung hệ thống tiếp địa
Dù mang lại nhiều lợi ích, nhưng để dùng chung tiếp địa chống sét và tiếp địa an toàn, hệ thống phải đáp ứng các tiêu chuẩn khắt khe sau:
| Hạng mục yêu cầu | Tiêu chuẩn áp dụng | Thông số kỹ thuật bắt buộc |
| Giá trị điện trở nối đất | TCVN 9385:2012 / TCVN 4756:1989 | Phải lấy giá trị nhỏ nhất theo yêu cầu. Thông thường phải nhỏ hơn 4 Ohm (Điện dân dụng) hoặc nhỏ hơn 1 Ohm (Nếu có trạm biến áp, thiết bị y tế, viễn thông). |
| Thiết bị liên kết (EBB) | IEC 62305-3 | Bắt buộc phải có thanh đồng đẳng thế để kết nối các dây nối đất. |
| Bảo vệ xung điện (SPD) | IEC 61643 | Bắt buộc lắp đặt các thiết bị chống sét lan truyền (SPD) Type 1, Type 2 tại tủ điện phân phối để chặn dòng sét đi ngược vào lưới điện. |
3. Rủi ro cực kỳ nguy hiểm nếu tách rời tiếp địa sai cách
Nếu bạn bắt buộc phải tách rời hai hệ thống tiếp địa do tính chất đặc thù, bạn phải đảm bảo khoảng cách vật lý trong đất giữa hai bãi tiếp địa tối thiểu từ 20 mét trở lên (Tùy thuộc vào điện trở suất của đất).
Nếu khoảng cách này quá gần (ví dụ 5-10m), khi sét đánh, từ trường và dòng điện rò rỉ sẽ gây hiện tượng cảm ứng điện từ và phóng điện xuyên đất từ bãi chống sét sang bãi an toàn. Hệ quả là toàn bộ máy chủ, tủ điện phân phối tại công trình sẽ bị thiêu rụi ngay lập tức.
💡 Khuyến nghị từ chuyên gia DMP: Trong 95% trường hợp công trình dân dụng và thương mại hiện nay, liên kết đẳng thế (dùng chung tiếp địa) là giải pháp bắt buộc và an toàn nhất.
4. Các câu hỏi thường gặp
Dùng chung tiếp địa điện trở phải là bao nhiêu?
Khi dùng chung tiếp địa, tổng trở nối đất của toàn bộ hệ thống phải đạt giá trị yêu cầu khắt khe nhất của một trong các hệ thống thành phần. Đa số các dự án công nghiệp yêu cầu điện trở nhỏ hơn 4 Ohm để đảm bảo an toàn tuyệt đối cho thiết bị điện nhẹ và viễn thông.
Làm sao để liên kết tiếp địa chống sét và tiếp địa điện?
Sử dụng các “ (Equipotential Bonding ). Toàn bộ dây tiếp địa từ kim thu sét xuống bãi tiếp địa. Vỏ tủ điện, và máy móc sẽ được kéo về bắt bolong chắc chắn trên thanh đồng và về 1 đường cách xa dây thoát sét, xuống bãi cọc tiếp địa dưới đất.
Có bắt buộc lắp thiết bị cắt lọc sét (SPD) khi gộp tiếp địa không?
Bắt buộc. Khi liên kết chung, hệ thống điện có nguy cơ bị dòng sét đánh ngược từ dưới đất lên (Ground potential rise). Việc lắp đặt SPD giúp chặn đứng xung điện này, bảo vệ thiết bị điện tử bên trong nhà.
Cọc tiếp địa đồng nguyên chất có tốt hơn thép mạ đồng không?
Cọc đồng nguyên chất có tính dẫn điện tốt nhất và tuổi thọ cao (chống ăn mòn tuyệt vời), tuy nhiên chi phí cao. Đối với hệ thống tiếp địa dùng chung, cọc thép mạ đồng chất lượng cao chuẩn D16 thường được các nhà thầu như DMP.
Điện trở tiếp địa chống sét bao nhiêu là đạt chuẩn?
Theo TCVN 9385:2012, điện trở tiếp địa chống sét thường yêu cầu ≤ 10Ω
Tiếp địa an toàn và tiếp địa trung tính có phải là một không?
Không hoàn toàn. Tiếp địa an toàn bảo vệ vỏ thiết bị khỏi dòng rò, còn tiếp địa trung tính (tiếp địa lặp lại dây trung tính) liên quan đến hệ thống phân phối điện. Hai hệ thống này thường được liên kết chung tại điểm đấu nối chính nhưng có chức năng khác nhau.
Nhà dân dụng có cần làm riêng tiếp địa chống sét không?
Với nhà dân dụng thấp tầng, thường dùng chung một hệ thống tiếp địa cho cả chống sét và an toàn điện, miễn đảm bảo điện trở tiếp địa đạt chuẩn và có liên kết đẳng thế cơ bản.
Bao lâu nên kiểm tra lại hệ thống tiếp địa một lần?
Nên đo kiểm tra điện trở tiếp địa tối thiểu 1 lần/năm, và kiểm tra ngay sau các đợt mưa bão lớn hoặc khi có dấu hiệu bất thường về hệ thống điện.
Chi phí thi công hệ thống tiếp địa chung có đắt hơn tiếp địa riêng không?
Ngược lại, hệ thống tiếp địa chung thường tiết kiệm chi phí hơn do giảm số lượng cọc, dây dẫn và hố kiểm tra so với việc làm hai hệ thống tách biệt hoàn toàn.
Kết luận
Tóm lại, việc dùng chung tiếp địa chống sét và tiếp địa an toàn hoàn toàn khả thi và được khuyến khích theo tiêu chuẩn kỹ thuật hiện hành, miễn là hệ thống được thiết kế, thi công đúng quy trình: đảm bảo điện trở tiếp địa đạt chuẩn, có hệ thống liên kết đẳng thế đầy đủ và lắp đặt thiết bị cắt sét (SPD) tại các vị trí cần thiết. Ngược lại, nếu tách riêng mà không tính toán liên kết đẳng thế, công trình sẽ đối mặt với nguy cơ chênh lệch điện thế, phóng điện ngược và mất an toàn nghiêm trọng.
