Giải Pháp Chọn Chống Sét DC Cho Điện Mặt Trời Toàn Diện: Bảo Vệ Tối Đa Hệ Thống Điện Mặt Trời.

Chống sét DC cho Solar (DC SPD – DC Surge Protective Device) là thiết bị được lắp trên đường dây DC giữa tấm pin quang điện và inverter, có chức năng hạn chế điện áp quá độ do sét cảm ứng hoặc quá điện áp chuyển mạch, sau đó dẫn dòng xung về hệ thống tiếp địa. Thiết bị được chọn theo điện áp làm việc liên tục của hệ (Ucpv), không dùng chung thông số với SPD AC. Cần tuân thủ tiêu chuẩn IEC 61643-31, chú ý đến các thông số: Uc (Điện áp làm việc liên tục), In (Dòng xả danh định), và chọn đúng Type (Type 1 hoặc Type 2) phù hợp với cấu hình hệ thống.

Trong bài viết này, chúng ta sẽ đi sâu vào việc phân tích các thông số kỹ thuật cốt lõi, cách thức hoạt động của thiết bị chống sét lan truyền (SPD) dòng DC, và hướng dẫn lựa chọn sản phẩm phù hợp nhất cho hệ thống quang điện của bạn.

1. Tại Sao Bắt Buộc Phải Lắp Đặt Thiết Bị Chống Sét DC Cho Hệ Thống Solar, Chọn Chống Sét DC Cho Điện Mặt Trời ?

Hệ thống năng lượng mặt trời bao gồm các tấm pin quang điện (PV) kết nối nối tiếp tạo thành các String. Điện áp một chiều (DC) sinh ra từ các String này được truyền về Inverter để chuyển đổi thành điện xoay chiều.

Nếu không có thiết bị chống sét lan truyền DC, hệ thống phải đối mặt với hai rủi ro chí mạng:

• Sự cố sét đánh trực tiếp hoặc gián tiếp: Khi một tia sét đánh xuống khu vực lân cận, một trường điện từ cực lớn được tạo ra. Xung điện này cảm ứng vào các đường dây cáp DC kéo dài từ mái nhà xuống Inverter.
• Phá hủy Inverter và tấm PV: Xung điện áp đột biến có thể lên tới hàng nghìn Volts, vượt xa khả năng chịu đựng của các Đi-ốt Bypass trong tấm pin và các linh kiện điện tử nhạy cảm bên trong Inverter. Thiệt hại xảy ra chỉ trong vài phần triệu giây.

2. Nguyên Lý Hoạt Động Của Cắt Sét DC (SPD DC)

Thiết bị chống sét DC cho solar (Surge Protective Device – SPD) hoạt động như một “van xả áp” tự động thông minh. Thành phần cốt lõi bên trong nó thường là các khối MOV (Metal Oxide Varistor).

Ở điều kiện hoạt động bình thường (điện áp dưới ngưỡng bảo vệ), khối MOV có điện trở cực kỳ cao, gần như cách điện, đảm bảo dòng điện một chiều đi thẳng từ tấm pin vào Inverter mà không bị rò rỉ.

Tuy nhiên, khi xuất hiện xung điện áp đột biến do sét, điện trở của MOV giảm đột ngột xuống mức gần bằng 0 ngay lập tức. Lúc này, SPD mở ra một con đường có điện trở thấp nhất, dẫn toàn bộ dòng điện xung sét nguy hiểm này xuống hệ thống tiếp địa (bãi cọc nối đất) và tiêu tán chúng. Ngay sau khi xung sét đi qua, MOV khôi phục lại trạng thái cách điện ban đầu, hệ thống Solar tiếp tục hoạt động bình thường.

3. Tiêu Chuẩn Kỹ Thuật Khi Chọn Mua Chống Sét DC Năng Lượng Mặt Trời

Để đảm bảo hiệu quả cắt sét 100%, việc lựa chọn SPD DC phải dựa trên các thông số tính toán chặt chẽ của từng dự án, tuân thủ tiêu chuẩn quốc tế IEC 61643-31. Dưới đây là các thông số bạn phải nắm rõ:

a) Điện áp làm việc liên tục lớn nhất (Uc)

Đây là điện áp tối đa mà thiết bị chống sét có thể chịu đựng liên tục. Đối với điện mặt trời, bạn phải tính toán dựa trên điện áp hở mạch tối đa (Voc) của chuỗi pin trong điều kiện nhiệt độ thấp nhất.

• Quy tắc thực tế: Uc của SPD phải lớn hơn hoặc bằng 1.2 lần điện áp Voc của hệ thống. Các định mức phổ biến trên thị trường là SPD DC 600V, 1000V và 1500V.

b) Phân loại Type 1 vs Type 2

• SPD Type 1 (Cấp 1): Bắt buộc sử dụng khi tòa nhà có lắp đặt kim thu sét trực tiếp (LPS) và khoảng cách cách ly không đạt yêu cầu. SPD Type 1 được thử nghiệm với xung dòng điện 10/350µs (mô phỏng năng lượng dội trực tiếp).
• SPD Type 2 (Cấp 2): Sử dụng khi không có rủi ro sét đánh trực tiếp, dùng để cắt các xung sét cảm ứng lan truyền. Thử nghiệm với xung 8/20µs. Đây là loại được sử dụng phổ biến nhất trong các tủ điện phân phối DC (Combiner Box).

c) Dòng xả danh định (In) và Dòng xả tối đa (Imax)

• In (Nominal Discharge Current): Dòng điện xung 8/20µs mà thiết bị có thể chịu đựng lặp đi lặp lại tối thiểu 10-15 lần mà không bị hỏng hóc. Thông thường chọn In = 20kA.
• Imax (Maximum Discharge Current): Dòng điện xung cực đại mà SPD chịu được một lần duy nhất. Imax phổ biến ở mức 40-50kA.

4. Top Thương Hiệu Thiết Bị Chống Sét DC Uy Tín

Tại thị trường Việt Nam, đặc biệt là các dự án khu vực phía Nam (Đồng Nai, Bình Dương, TP.HCM), việc lựa chọn thiết bị chất lượng để chống chọi với mùa mưa bão là ưu tiên hàng đầu.

• Chống sét Prosurge: Thương hiệu toàn cầu nổi tiếng với công nghệ TP-MOV an toàn, có khả năng ngắt kết nối nhiệt chính xác, chống hiện tượng cháy ngược. Prosurge luôn đạt các chứng chỉ khắt khe nhất của UL và TUV.
• Chống sét Feeo: Cung cấp giải pháp tủ điện và SPD DC với mức giá cạnh tranh nhưng độ bền cực cao, rất được các nhà thầu EPC ưa chuộng cho các dự án Solar Farm và áp mái doanh nghiệp.

DMP tự hào là đơn vị phân phối và thiết kế các giải pháp chống sét chuyên nghiệp, tích hợp hoàn hảo các thiết bị từ Prosurge và Feeo vào hệ thống bảo vệ toàn diện cho công trình của bạn.

5. Cách chọn chống sét DC cho hệ thống Solar

Việc lựa chọn SPD DC nên thực hiện theo trình tự sau, thay vì chỉ dựa vào công suất hệ thống:

Bước 1 – Xác định điện áp hở mạch tối đa (Voc) của chuỗi pin. Đây là cơ sở để chọn Ucpv của SPD, tính theo số tấm pin nối tiếp và hệ số hiệu chỉnh nhiệt độ thấp theo thông số nhà sản xuất tấm pin.

Bước 2 – Xác định Type SPD cần dùng dựa trên việc công trình có hệ thống chống sét trực tiếp (LPS) hay không, theo đánh giá rủi ro sét.

Bước 3 – Xác định số cực (2P, 3P) theo cấu hình dây DC, Phụ thuộc vào Voc của chuỗi pin, Ví dụ Voc: 500Vdc thì Chọn SPD DC 2P 600V hay Voc: 850Vdc thì chọn SPD DC 3P 1000Vdc

Bước 4 – Kiểm tra Up so với điện áp chịu xung của inverter. Up của SPD cần thấp hơn điện áp chịu xung (impulse withstand voltage) của inverter để đảm bảo bảo vệ hiệu quả.

Bước 5 – Kiểm tra chiều dài dây từ SPD đến thiết bị được bảo vệ. Nếu khoảng cách quá dài, điện áp cảm ứng bổ sung trên dây có thể làm mất tác dụng bảo vệ, khi đó cần bổ sung SPD Type 2 hoặc Type 3 gần thiết bị hơn.

Lưu ý : Giải pháp chọn chống sét DC cho Solar được sử dụng khi hệ thống có dây DC nối tấm pin với inverter dài trên 10 mét hoặc đi ngoài trời qua khu vực trống trải; khi đó cần lắp ít nhất một SPD DC tại combiner box hoặc đầu vào inverter, và cân nhắc thêm SPD tại đầu chuỗi pin nếu khoảng cách dây quá dài để đảm bảo phối hợp bảo vệ.

6. Vị trí lắp đặt SPD DC trong hệ thống

Vị trí lắp đặt phổ biến của SPD DC gồm:

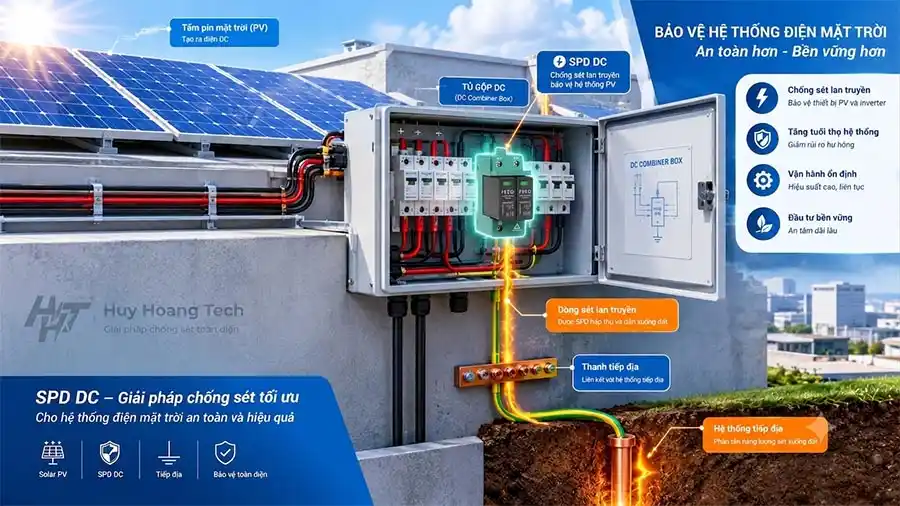

• Tại tủ kết nối DC (combiner box): nơi các chuỗi pin (string) được gom lại trước khi đưa vào inverter. Đây là vị trí lắp SPD DC phổ biến nhất.
• Tại đầu vào DC của inverter: khi hệ thống không có combiner box riêng (hệ nhỏ, string inverter).
• Gần đầu chuỗi pin: áp dụng cho hệ thống lớn, dây dẫn dài, cần bảo vệ bổ sung để tránh điện áp cảm ứng dồn tích trên đoạn dây dài.

SPD DC luôn cần được đấu nối với dây dẫn tiếp địa (PE) ngắn nhất có thể và kết nối vào hệ thống tiếp địa chung của công trình, vì hiệu quả bảo vệ phụ thuộc trực tiếp vào chất lượng đường dẫn dòng xung xuống đất.

7. Câu Hỏi Thường Gặp

Khi nào cần thay thế cục chống sét DC?

Mọi SPD DC tiêu chuẩn đều có cửa sổ hiển thị trạng thái (Indicator). Khi cửa sổ này chuyển từ màu Xanh (Bình thường) sang màu Đỏ (Đã hỏng), bạn cần rút module cũ ra và cắm module mới vào ngay lập tức để duy trì lớp bảo vệ.

---

Có thể dùng chống sét AC để lắp cho hệ điện DC được không?

Tuyệt đối KHÔNG. Đặc tính hồ quang của dòng điện một chiều (DC) rất khó dập tắt so với dòng xoay chiều (AC) có điểm cắt 0. Sử dụng sai thiết bị sẽ dẫn đến nguy cơ cháy nổ tủ điện lập tức khi có sự cố.

---

Cầu chì DC có thay thế được thiết bị cắt sét không?

Không. Cầu chì hoặc CB DC chỉ bảo vệ hệ thống khỏi dòng ngắn mạch hoặc quá tải (quá dòng). Chúng phản ứng quá chậm và không thể xử lý xung điện áp cao (quá áp) do sét gây ra. Bạn bắt buộc phải dùng SPD độc lập.

---

Lắp chống sét DC rồi có cần chống sét AC nữa không?

 Có. Bạn cần bảo vệ toàn diện hệ thống ở cả hai đầu: đầu vào DC (từ pin mặt trời xuống) và đầu ra AC (từ Inverter hòa vào lưới điện quốc gia).

---

Nên lắp SPD ở trước hay sau CB DC?

Thiết bị chống sét lan truyền thường được đấu nối song song với hệ thống. Nó được lắp đặt sau cầu dao cách ly (Isolator) và trước ngõ vào của biến tần.

---

Ucpv là gì và tại sao quan trọng?

Ucpv là điện áp làm việc liên tục lớn nhất mà SPD DC phải chịu được, tính theo điện áp hở mạch (Voc) của chuỗi pin ở nhiệt độ thấp nhất. Chọn sai Ucpv có thể khiến SPD hỏng do quá áp hoặc không đủ nhạy để bảo vệ hiệu quả.

---

Hệ thống điện mặt trời áp mái nhỏ có cần SPD DC không?

 Việc có cần SPD DC hay không phụ thuộc vào đánh giá rủi ro sét của công trình, chiều dài dây DC và quy định của tiêu chuẩn lắp đặt áp dụng, không phải chỉ dựa vào công suất hệ thống lớn hay nhỏ.

---

Nên lắp SPD DC ở vị trí nào trong hệ thống?

Vị trí phổ biến là tại tủ kết nối DC (combiner box) hoặc đầu vào DC của inverter. Với hệ thống có dây dẫn dài, có thể cần thêm SPD gần đầu chuỗi pin để đảm bảo phối hợp bảo vệ.

---

SPD Type 1 và Type 2 khác nhau ở điểm nào?

Type 1 được thử nghiệm với dạng xung dòng sét trực tiếp 10/350 µs, dùng ở vị trí có nguy cơ nhận dòng sét trực tiếp hoặc gần hệ thống chống sét công trình. Type 2 được thử nghiệm với dạng xung 8/20 µs, dùng phổ biến cho bảo vệ quá áp lan truyền tại tủ phân phối hoặc combiner box.

---

Làm sao biết SPD DC đã hết tuổi thọ?

Phần lớn SPD DC có chỉ thị trạng thái (indicator) hiển thị màu khác khi các phần tử bảo vệ bên trong đã suy giảm hoặc hỏng. Khi chỉ thị báo hỏng, cần thay thế thiết bị theo hướng dẫn của nhà sản xuất.

---

SPD DC có ngăn được sét đánh trực tiếp vào tấm pin không?

Không. SPD DC chỉ hạn chế điện áp quá độ lan truyền trên dây dẫn, không có chức năng ngăn sét đánh trực tiếp. Việc bảo vệ chống sét đánh trực tiếp thuộc về hệ thống thu sét và tiếp địa riêng của công trình.

---

Dây tiếp địa của SPD DC nên đi như thế nào?

Dây tiếp địa nên được đấu theo đường ngắn nhất, thẳng nhất có thể tới hệ thống tiếp địa chung, tránh đi vòng hoặc kéo dài không cần thiết, vì chiều dài và hình dạng dây ảnh hưởng trực tiếp đến điện cảm ký sinh và hiệu quả dập xung.

---

Có cần bảo trì SPD DC định kỳ không?

Có. SPD DC nên được kiểm tra định kỳ theo khuyến cáo của nhà sản xuất, đặc biệt sau các đợt sét lớn trong khu vực, để xác nhận thiết bị còn hoạt động bình thường thông qua chỉ thị trạng thái hoặc đo kiểm.

---

Để được tư vấn cấu hình tủ điện năng lượng mặt trời và giải pháp chống sét chuẩn kỹ thuật cho dự án của bạn, hãy liên hệ ngay với đội ngũ kỹ sư tại DMP Solutions.

Kết luận

Chống sét DC cho Solar cần được chọn dựa trên các thông số kỹ thuật cụ thể của từng hệ thống — Ucpv theo điện áp hở mạch thực tế của chuỗi pin, Type SPD theo đánh giá rủi ro sét của công trình, số cực theo cấu hình nối đất của dàn pin, và Up phù hợp với khả năng chịu xung của inverter — thay vì chọn theo công suất hệ thống hoặc kinh nghiệm chung chung. Việc lắp đặt sai vị trí, sai loại hoặc sai thông số có thể khiến hệ thống mất khả năng bảo vệ dù bề ngoài SPD vẫn còn nguyên vẹn.
