Chống sét hệ thống báo cháy: bảo vệ tủ trung tâm, loop và đầu báo thế nào cho đúng?

• Hệ thống báo cháy có cần chống sét không? Có. Sét ít khi đánh trúng tủ báo cháy, nhưng xung quá áp lan theo dây nguồn và dây tín hiệu thì rất hay phá hỏng card loop, nguồn và đầu báo.
• Cần bảo vệ những đường nào? Đường nguồn AC/DC, đường tín hiệu loop/zone, đường truyền RS485/mạng, và hệ thống tiếp địa liên kết đẳng thế.
• Thiết bị nào? SPD Type 2 (hoặc Type 1+2 nếu đầu nguồn có nguy cơ dòng sét) cho nguồn. SPD tín hiệu đúng điện áp loop (thường 24V) cho loop/zone.
• Lỗi hay gặp nhất: chọn SPD sai điện áp, dây nối đất dài và gấp khúc, tiếp địa mỗi nơi một kiểu.
• Bước đầu tiên: kiểm tra điện áp loop, hãng tủ báo cháy, chiều dài cáp và điện trở đất hiện tại.

1. Giải Pháp Chống Sét Hệ Thống Báo Cháy: Bảo Vệ Tủ Trung Tâm & Đường Tín Hiệu Toàn Diện

Một trong những nghịch lý nguy hiểm nhất tại các nhà máy, tòa nhà hiện nay: Hệ thống phòng cháy chữa cháy (PCCC) được sinh ra để bảo vệ an toàn tính mạng và tài sản, nhưng lại thường xuyên bị “tê liệt” ngay trong những thời khắc thời tiết khắc nghiệt nhất. Sự cố sét đánh lan truyền không chỉ làm hỏng hệ thống camera, mạng LAN mà còn là “sát thủ” thầm lặng đối với các bo mạch điện tử mỏng manh bên trong tủ trung tâm báo cháy.

Làm thế nào để đảm bảo hệ thống báo cháy luôn trong trạng thái sẵn sàng 24/7, bất chấp những cơn giông bão? Bài viết này sẽ phân tích chuyên sâu về giải pháp chống sét hệ thống báo cháy, giúp các kỹ sư, chủ đầu tư hiểu rõ nguyên lý và áp dụng chuẩn xác nhất.

2. Hệ thống báo cháy có cần chống sét không?

Có. Hệ thống báo cháy là thiết bị điện tử nhạy cảm nối bằng nhiều đường dây dài, nên rất dễ bị xung quá áp do sét cảm ứng hoặc lan truyền. Chống sét bằng SPD giúp giữ tủ trung tâm và đầu báo hoạt động ổn định, hạn chế báo giả và mất giám sát.

Điểm đặc biệt là đây là hệ thống an toàn. Một tủ điều hòa hỏng thì khó chịu. Một tủ báo cháy hỏng mà không ai biết thì nguy hiểm hơn nhiều, vì lúc có cháy thật hệ thống không báo.

Về mặt quy định, việc có bắt buộc lắp SPD cho báo cháy hay không phụ thuộc hồ sơ thiết kế, đánh giá rủi ro sét và yêu cầu thẩm duyệt PCCC của từng công trình. Bạn nên đối chiếu tiêu chuẩn áp dụng (như TCVN 9385 về chống sét cho công trình, TCVN 5738 về báo cháy tự động) thay vì tin vào một con số chung.

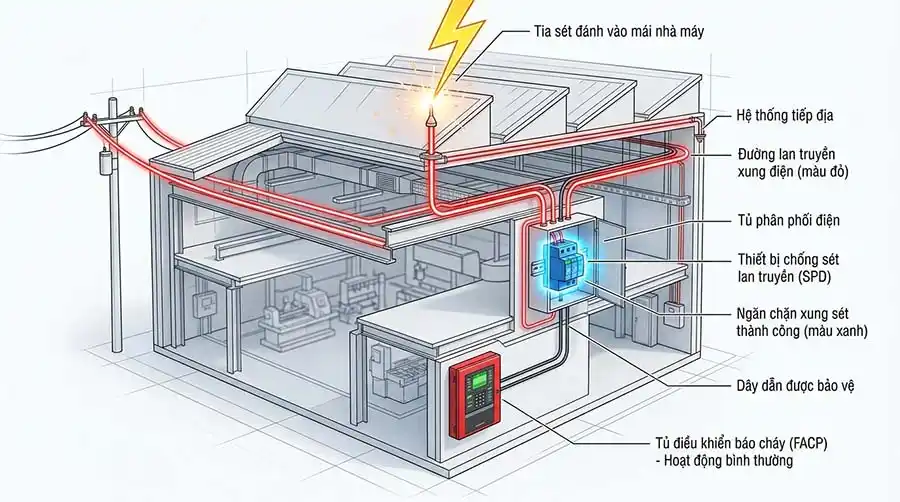

3. Sét làm hỏng hệ thống báo cháy bằng những đường nào?

Có bốn đường vào chính:

• Đường nguồn AC cấp cho tủ trung tâm. Xung từ lưới hoặc từ sét đánh gần đi thẳng vào bộ nguồn.
• Đường loop/zone. Cáp đi dọc trần, trục kỹ thuật, có khi nối giữa hai tòa nhà, hoạt động như ăng-ten thu xung cảm ứng.
• Đường truyền RS485, mạng, module giao tiếp đến tủ hiển thị phụ, trung tâm giám sát, BMS.
• Đường đất. Khi sét đánh, điện thế đất tăng cục bộ. Nếu tủ báo cháy nối đất một nơi và thiết bị khác nối đất một nơi khác, chênh lệch điện thế sẽ tạo xung chạy qua thiết bị.

Hậu quả thường gặp là cháy card loop, hỏng nguồn, đầu báo mất địa chỉ, báo lỗi chập hoặc hở mạch, và báo giả.

4. Cần bảo vệ những gì?

Đường cần bảo vệ	Thiết bị	Vị trí lắp	Ghi chú
Nguồn AC cấp tủ báo cháy	SPD Type 2, hoặc Type 1+2 khi có LPS ngoài nhà/đường dây trên không	Tủ điện cấp nguồn, sát tủ báo cháy	Chọn theo hệ thống 1 pha hay 3 pha
Nguồn DC 24V (ắc quy, cấp chuông)	DD 24 LPI/tín hiệu 24V	Trước ngõ vào thiết bị	Kiểm tra điện áp làm việc lớn nhất
Loop / zone	SPD tín hiệu đúng điện áp loop	Ngay trước tủ báo cháy; thêm ở đoạn cáp ra ngoài trời, giữa các tòa nhà	Không làm ảnh hưởng giao thức loop
RS485 / mạng	SPD RS485 hoặc LAN	Đầu vào tủ, tủ hiển thị phụ	Đúng chuẩn truyền thông
Tiếp địa	Liên kết đẳng thế, đo điện trở đất	Thanh đấu đất chung	Không bỏ qua

5. Giải pháp chống sét lan truyền toàn diện cho hệ thống PCCC 🛡️

Để bảo vệ triệt để, chúng ta không thể chỉ lắp một thiết bị chống sét (SPD – Surge Protective Device) tùy tiện. Nguyên tắc bắt buộc là phải thiết lập vùng bảo vệ nhiều lớp, chặn đứng xung sét từ mọi ngả đường có thể xâm nhập vào tủ trung tâm.

Lớp 1: Chống sét cho nguồn điện cấp (AC)

Tủ báo cháy lấy điện từ lưới điện AC (220V). Đây là con đường rộng mở nhất để xung sét từ trạm biến áp hoặc đường dây ngoài trời đi vào.

• Thiết bị sử dụng: Cần lắp đặt thiết bị cắt lọc sét nguồn Type 2+3 (hoặc bổ sung thêm SPD Type 1+2 nếu nguy cơ cao) ngay tại tủ điện cấp nguồn cho hệ thống báo cháy.
• Yêu cầu kỹ thuật: Thiết bị cần có khả năng cắt dòng xung sét (Imax) tối thiểu từ 20kA (8/20µs), điện áp kẹp (Up) thấp để đảm bảo nguồn điện 220V đi vào tủ đã được gọt sạch các đỉnh gai điện áp.

Lớp 2: Chống sét cho đường tín hiệu (Loop/Zone/RS485)

Đây là bước cực kỳ quan trọng nhưng lại thường bị các nhà thầu cơ điện (M&E) bỏ quên để tiết kiệm chi phí. Các đường tín hiệu kết nối đầu báo khói, hoặc đường cáp mạng RS485 kết nối giữa các tủ báo cháy mạng (Network) cực kỳ nhạy cảm.

• Thiết bị sử dụng: Thiết bị chống sét đường tín hiệu chuyên dụng (DD 24 LPI hoặc Bộ chống sét tín hiệu 24VDC DM-24/M2N6).
• Vị trí lắp đặt: Phải lắp nối tiếp ngay tại điểm dây tín hiệu chuẩn bị cắm vào tủ trung tâm. Nếu đường dây cáp đi ra ngoài không gian tòa nhà (ví dụ kéo từ nhà xưởng A sang xưởng B), bắt buộc phải lắp chống sét tín hiệu ở cả hai đầu sợi cáp.
• Yêu cầu kỹ thuật: Các SPD tín hiệu phải đảm bảo không làm suy hao tín hiệu truyền tải. Điện áp định mức của SPD phải phù hợp với điện áp hệ thống (thường là 24VDC), dung kháng cực thấp để không làm trễ tốc độ truyền dẫn của hệ thống báo cháy địa chỉ.

6. Tiêu chuẩn lựa chọn thiết bị cắt lọc sét cho báo cháy ⚙️

Việc lựa chọn thiết bị không dựa trên cảm tính mà phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế và Việt Nam, đặc biệt là hệ tiêu chuẩn IEC 62305 (Bảo vệ chống sét) và IEC 61643-21 (Thiết bị chống sét cho mạng viễn thông và tín hiệu).

• Mức điện áp hoạt động liên tục (Uc): Phải lớn hơn điện áp làm việc tối đa của hệ thống Uc < 320V, để tránh thiết bị bị lão hóa nhanh.
• Khả năng cắt dòng sét (In / Imax): Quyết định độ bền của thiết bị khi đối mặt với các dòng sét lớn.
• Tốc độ phản hồi (Response Time): Phải đạt mức nano-giây (ns) đối với chống sét nguồn và pico-giây (ps) đối với chống sét tín hiệu để phản ứng kịp trước khi xung sét phá hỏng mạch điện.
• Hệ thống tiếp địa (Grounding): Tuyệt đối ghi nhớ, mọi thiết bị cắt sét sẽ trở nên vô dụng nếu không có hệ thống tiếp địa đạt chuẩn. Điện trở bãi tiếp địa cho hệ thống điện nhẹ/báo cháy phải đạt dưới 4 Ohm (theo TCVN 9385:2012) để xả dòng sét xuống đất nhanh nhất.

7. Nâng tầm an toàn với giải pháp chống sét chuyên sâu từ DMP 🏆

Là đơn vị tiên phong trong lĩnh vực tối ưu hóa hạ tầng điện và giải pháp chống sét, DMP hiểu rõ những nỗi đau của doanh nghiệp khi hệ thống cốt lõi bị gián đoạn. Không chỉ cung cấp vật tư, DMP mang đến một hệ sinh thái an toàn toàn diện:

• Khảo sát và tư vấn thực địa: Đội ngũ kỹ sư DMP sẽ phân tích bản vẽ PCCC, đánh giá rủi ro địa lý để thiết kế hệ thống chống sét bám sát tiêu chuẩn IEC.
• Sản phẩm chất lượng cao: Phân phối các dòng SPD chuyên dụng cho đường Loop, đường nguồn từ các thương hiệu hàng đầu thế giới (LPI, Prosurge), đầy đủ CO/CQ.
• Thi công chuẩn xác: Tích hợp liền mạch thiết bị cắt sét vào tủ báo cháy mà không làm ảnh hưởng đến thẩm mỹ và chế độ bảo hành của hãng báo cháy. Đo kiểm định kỳ điện trở tiếp địa bằng máy móc chuyên dụng.

Đầu tư cho chống sét hệ thống báo cháy không phải là chi phí, mà là một khoản bảo hiểm bắt buộc để bảo vệ toàn bộ khối tài sản khổng lồ của doanh nghiệp. Đừng để một tia sét đánh sập cả hệ thống an ninh cơ sở của bạn. Liên hệ với DMP ngay hôm nay để được tư vấn thiết kế và lắp đặt chuyên nghiệp nhất.

❓ Câu hỏi thường gặp

Hệ thống báo cháy có bắt buộc phải lắp đặt thiết bị chống sét không?

Theo các quy chuẩn kỹ thuật hiện đại và tiêu chuẩn thiết kế M&E cho các công trình trọng điểm, việc lắp đặt chống sét lan truyền cho tủ trung tâm báo cháy là yêu cầu bắt buộc để nghiệm thu PCCC, đặc biệt tại các khu vực có mật độ giông sét cao như Việt Nam.

---

Thiết bị cắt sét cho đường tín hiệu báo cháy khác gì với chống sét nguồn?

Chống sét nguồn thường xử lý điện áp cao (220V/380V) với dòng xả lớn. Trong khi đó, chống sét tín hiệu được thiết kế cực kỳ tinh vi để bảo vệ các dòng điện áp thấp (12-24VDC), yêu cầu điện trở nối tiếp nhỏ và điện dung thấp để không làm gián đoạn việc truyền nhận dữ liệu giữa tủ trung tâm và các đầu báo.

---

Tủ trung tâm báo cháy bị sét đánh có sửa được không?

Tùy thuộc vào mức độ. Nếu xung sét nhỏ, có thể chỉ cháy cầu chì hoặc một vài IC bảo vệ, có thể sửa chữa. Tuy nhiên, nếu xung sét mạnh đi thẳng vào bộ vi xử lý trung tâm (CPU), toàn bộ mainboard sẽ bị phá hủy, buộc phải thay mới hoàn toàn với chi phí rất cao và mất toàn bộ dữ liệu lập trình cũ.

---

Chi phí lắp đặt hệ thống chống sét cho tủ báo cháy là bao nhiêu?

Chi phí dao động từ vài triệu đến hơn chục triệu đồng tùy thuộc vào số lượng Loop tín hiệu của tủ, chất lượng thiết bị SPD (châu Âu, Mỹ hay châu Á) và hệ thống tiếp địa hiện hữu đã đạt chuẩn hay chưa. Khoản đầu tư này thường chỉ chiếm chưa đến 5% tổng giá trị hệ thống báo cháy nhưng lại bảo vệ được 100% tài sản.

---

SPD có làm chậm hoặc nhiễu tín hiệu báo cháy không?

Loại chọn đúng thông số thì ảnh hưởng không đáng kể. Loại chọn sai có thể làm tăng điện trở, điện dung mạch, gây lỗi loop. Vì vậy phải đối chiếu tài liệu hãng tủ báo cháy.

---

Đã có kim thu sét thì còn cần SPD cho báo cháy không?

Vẫn cần. Kim thu sét và dây dẫn sét làm phần bảo vệ bên ngoài, còn SPD làm phần bảo vệ bên trong hệ thống điện và tín hiệu. Hai phần này bổ trợ chứ không thay thế nhau.

---

Bao lâu nên kiểm tra SPD và tiếp địa?

Nên kiểm tra định kỳ theo kế hoạch bảo trì, và kiểm tra thêm sau mùa mưa dông hoặc sau khi công trình bị sét đánh gần. Tần suất cụ thể theo khuyến nghị nhà sản xuất và quy định áp dụng.

---

Có tự lắp SPD cho tủ báo cháy được không?

Về kỹ thuật thì được nếu bạn có chuyên môn điện. Nhưng vì đây là hệ thống an toàn PCCC và đã được nghiệm thu, nên thay đổi đấu nối cần thống nhất với đơn vị thiết kế, thi công báo cháy và phải chạy thử lại.

---

8. Kết luận

Chống sét cho hệ thống báo cháy là bài toán nhiều lớp: nguồn, loop, RS485 và tiếp địa. Bỏ sót một lớp thì lớp còn lại cũng bị vô hiệu. Nếu công trình của bạn đã từng hỏng card hoặc báo lỗi loop sau giông, hãy bắt đầu bằng ba việc: đo điện trở đất, liệt kê các đường cáp vào ra tủ báo cháy và kiểm tra lại từng điểm nối đất.
