Chống sét switch PoE: chọn loại nào, lắp ở đâu để không cháy cổng sau mỗi mùa dông

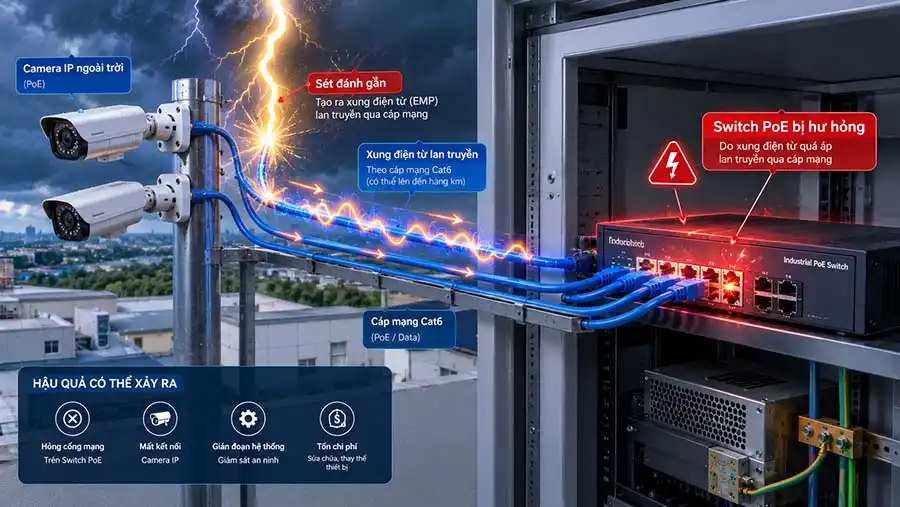

Camera IP ngoài sân, access point trên mái, switch PoE trong tủ mạng: tất cả nối với nhau bằng những sợi cáp đồng dài vài chục mét. Sau một trận dông, không ít nơi phát hiện switch mất vài cổng PoE, camera không lên nguồn, trong khi kim thu sét trên mái vẫn nguyên vẹn. Sét không cần đánh trúng thiết bị. Xung cảm ứng chạy theo cáp là đủ để phá một cổng.
Bài này trả lời thẳng: chống sét cho switch PoE cần thiết bị gì, đặt ở đâu, chọn theo thông số nào, và những lỗi nào khiến bộ chống sét thành đồ trang trí.
1. Chống sét switch PoE là gì?
Chống sét switch PoE là lắp thiết bị chống sét lan truyền (SPD) chuyên dụng trên cổng PoE và đường cáp mạng, để giới hạn xung quá áp trước khi nó vào switch hoặc thiết bị nhận điện như camera IP, access point. Khác với bộ chống sét LAN thông thường, SPD cho PoE phải chịu được điện áp DC nuôi thiết bị mà không tự dẫn, không làm sụt nguồn.
Cơ chế hoạt động: Khi có dòng điện áp đột biến do sét lan truyền dội về từ các thiết bị ngoài trời, bộ chống sét PoE sẽ ngay lập tức phản ứng (thời gian phản hồi < 1 nanogiây). Các linh kiện bên trong (như ống phóng khí GDT hoặc Diode triệt xung tuyết lở TVS) sẽ tự động mở thông mạch, dẫn toàn bộ dòng điện áp nguy hiểm này chạy thẳng xuống hệ thống bãi tiếp địa, giữ cho mức điện áp đi vào cổng của Switch PoE ở ngưỡng an toàn.
Về quan hệ thực thể: sét → xung quá áp cảm ứng → cáp Cat5e/Cat6 → cổng PoE → SPD PoE → tiếp địa → thiết bị được bảo vệ.
2. Switch PoE hay bị chết cổng do sét – Đâu là cách khắc phục?
Nhiều quản trị viên IT thường gặp tình trạng sau những cơn mưa dông, Switch không chết hẳn nhưng bị “mù” một vài cổng (Port). Đây là hậu quả điển hình của xung sét cảm ứng cường độ thấp nhưng lặp lại nhiều lần.
Để giải quyết triệt để, hệ thống cần được bảo vệ theo nguyên tắc 3 lớp:
- Bảo vệ tại thiết bị đầu cuối: Lắp đặt SPD POE ( D-48/RJ45B-POE) nhỏ gọn ngay tại vị trí Camera IP hoặc AP ngoài trời.
- Bảo vệ tại tủ trung tâm (Switch PoE): Lắp đặt thanh chống sét 24 port nhiều cổng (8/16/24 port) ngay trước khi dây mạng cắm vào Switch.
- Hệ thống tiếp địa hoàn hảo: Nếu không có dây nối đất (Grounding), thiết bị chống sét trở nên vô nghĩa. Điện trở nối đất bắt buộc phải đo đạc định kỳ và duy trì dưới mức 4 Ohm.
3. Tiêu chí đánh giá bộ chống sét LAN PoE chất lượng
| Tiêu chí | Cấu hình yêu cầu cơ bản | Lưu ý quan trọng |
| Băng thông (Data Rate) | 1000 Mbps (Gigabit) trở lên | Không làm suy hao tín hiệu mạng, ping không bị rớt gói. |
| Điện áp hoạt động (Un) | 48V DC – 57V DC | Phải tương thích với chuẩn IEEE 802.3af/at/bt. |
| Dòng xả định mức (In) | 2.5kA (8/20μs) trở lên | Khả năng chịu đựng xung sét nhiều lần mà không hỏng. |
| Điện áp kẹp (Up) | < 150V | Mức điện áp còn lại truyền vào Switch phải càng thấp càng tốt. |
| Chất liệu vỏ | Kim loại / Hợp kim nhôm | Chống nhiễu điện từ (EMI) và tản nhiệt tốt hơn vỏ nhựa. |

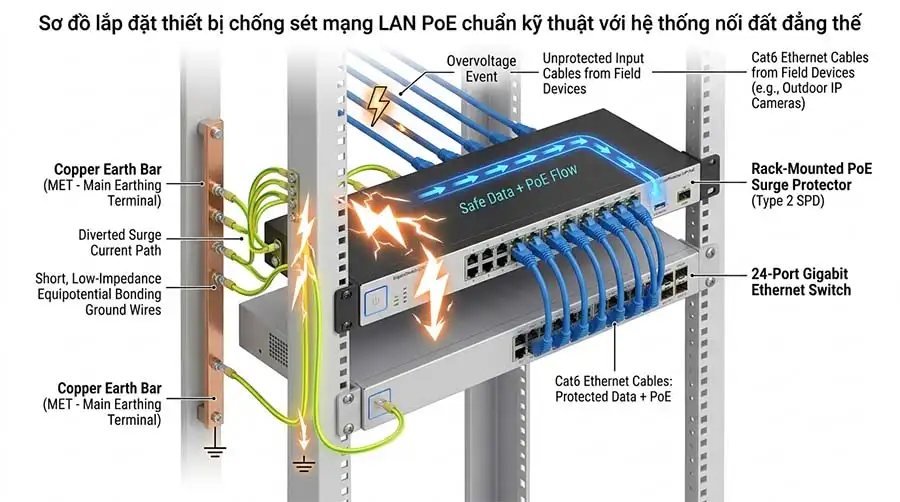

4. Cách lắp đặt thiết bị chống sét mạng LAN chuẩn kỹ thuật
Lắp chống sét PoE như thế nào cho đúng?
- Bước 1: Xác định hướng vào/ra (IN/OUT): Đa số các thiết bị SPD mạng có đánh dấu cổng IN (Line) và cổng OUT (Equip/Device). Cổng IN cắm dây cáp chạy từ ngoài trời vào, cổng OUT cắm dây Patch-cord nối vào Switch PoE. Cắm ngược sẽ làm mất tác dụng bảo vệ.
- Bước 2: Lắp SPD ở hai đầu. Một cái ở tủ mạng gần switch, một cái sát camera hoặc access point. Chỉ lắp một đầu thì đầu kia vẫn hở. Đọc nhãn IN/OUT của hãng: phía cáp đi ra ngoài nối vào cổng “LINE”, phía thiết bị cần bảo vệ nối vào cổng còn lại.
- Bước 3: Nối tiếp địa ngắn và thẳng. Dây từ SPD về thanh đẳng thế của tủ càng ngắn càng tốt, không cuộn tròn. Dây dài hoặc quấn làm tăng điện áp dư, nên SPD có tốt đến đâu cũng giảm hiệu quả. Nguyên tắc liên kết đẳng thế xem thêm ở Equipotential Bonding là gì.
- Bước 4: Lắp SPD nguồn AC cho switch, UPS, adapter. Sét vào theo đường điện cũng phá switch như vậy. Lớp này là bộ cắt sét AC hoặc tủ cắt lọc sét.
- Bước 5: Kiểm tra. Bật nguồn, xem cổng có nhận PoE không, link có đạt tốc độ không. Sau đó đo điện trở tiếp địa bằng thiết bị đo chuyên dụng, đối chiếu với yêu cầu thiết kế của công trình.
5. Mua thiết bị chống sét Switch PoE chính hãng ở đâu?
Đối với các dự án lớn, việc lựa chọn nhà cung cấp uy tín quyết định đến tính an toàn của cả hệ thống. DMP (dmpsolutions.com.vn) tự hào là chuyên gia trong lĩnh vực chống sét lan truyền tại Việt Nam. Không chỉ phân phối các dòng thiết bị SPD cắt lọc sét đường mạng LAN, nguồn điện chính hãng, DMP còn cung cấp dịch vụ đo đạc điện trở tiếp địa, tư vấn thiết kế và thi công trọn gói, mang đến sự an tâm tuyệt đối cho các hệ thống Data Center, nhà máy và tòa nhà thông minh.
6. Giải pháp theo từng tình huống
- Camera IP ngoài trời. Cáp thường chạy ngoài trời, có thể vài chục mét. SPD PoE ở hai đầu, dây tiếp địa của SPD phía camera nối vào tiếp địa cột camera, đồng thời cân nhắc liên kết với hệ chung. Tham khảo thêm cách chống sét cho camera.
- Access point gắn mái, hành lang ngoài. Đường lên mái là đường nguy cơ cao nhất. Ưu tiên SPD PoE ở đầu AP, dây tiếp địa ngắn về cột hoặc khung kim loại đã nối đất.
- Tủ mạng nhà máy hoặc phòng server. Nhiều cáp PoE song song, nên dùng SPD dạng rack hoặc DIN nhiều cổng để đỡ rối. Kết hợp SPD AC cho tủ, xem chống sét cho phòng server.
7. Câu hỏi thường gặp
Chống sét cho switch PoE có bắt buộc không?
Không có quy định chung cho mọi trường hợp. Nhưng nếu cáp PoE ra ngoài trời, đi giữa các tòa nhà hoặc công trình nằm ở vùng dông nhiều, nên lắp. Thiệt hại thường lớn hơn nhiều so với chi phí SPD, vì hỏng không chỉ switch mà cả camera, AP và dữ liệu.
Bộ chống sét LAN thông thường dùng cho PoE được không?
Nhìn chung là không, trừ khi datasheet ghi rõ hỗ trợ PoE. Bộ chống sét dữ liệu thường có điện áp làm việc thấp, không dành cho đường có nguồn DC 44–57 V. Luôn kiểm tra điện áp làm việc tối đa và chuẩn PoE được hỗ trợ.
Lắp chống sét PoE ở đầu switch hay đầu camera?
Cả hai nếu cáp ra ngoài trời. Đầu switch bảo vệ switch, đầu camera bảo vệ camera. Nếu ngân sách hạn chế, ưu tiên phía thiết bị đắt hoặc khó thay nhất, rồi bổ sung phía còn lại sau.
Chống sét PoE có làm giảm tốc độ mạng hay công suất PoE không?
Model đúng chuẩn thường truyền qua với suy hao không đáng kể. Vấn đề chỉ phát sinh khi chọn sai: tốc độ thấp hơn mạng, hoặc công suất thấp hơn chuẩn PoE của cổng. Đối chiếu datasheet với cổng switch cụ thể.
Bao lâu thì phải thay bộ chống sét PoE?
Không có chu kỳ cố định. Tuổi thọ phụ thuộc số lần và cường độ xung. Nên kiểm tra đèn báo hoặc tình trạng module trước mỗi mùa dông, và sau đợt sét đánh gần.
Cáp PoE ngắn, đi trong nhà thì sao?
Rủi ro thấp hơn nhưng không bằng không, vì sét vẫn có thể vào qua đường điện. Ưu tiên SPD nguồn AC và tiếp địa đúng, sau đó xét SPD PoE nếu thiết bị quan trọng.
Bộ chống sét LAN có làm chậm tốc độ mạng không?
Nếu bạn sử dụng bộ chống sét chuẩn Gigabit (10/100/1000Mbps) chính hãng, chúng hoàn toàn “trong suốt” với tín hiệu dữ liệu. Băng thông và tốc độ mạng không bị suy hao hoặc ảnh hưởng. Các loại giá rẻ, không rõ nguồn gốc có thể gây nhiễu và tăng độ trễ mạng.
Sét đánh hỏng cổng PoE có sửa được không?
Thông thường, khi xung sét đánh xuyên qua cổng RJ45, nó sẽ phá hủy IC điều khiển mạng và chipset nguồn PoE trên bo mạch. Việc sửa chữa bo mạch thường không khả thi về chi phí và độ ổn định. Giải pháp duy nhất là thay Switch mới và lập tức bổ sung thiết bị chống sét.
Khoảng cách tối đa từ bộ chống sét đến Switch là bao nhiêu?
Để đảm bảo hiệu quả điện áp kẹp (Up) tốt nhất, bộ chống sét mạng LAN nên được lắp đặt càng gần thiết bị cần bảo vệ càng tốt, thông thường khoảng cách cáp (patch cord) từ thiết bị chống sét đến Switch PoE không nên vượt quá 1 đến 3 mét.
8. Kết luận
Chống sét cho switch PoE gồm ba việc đi cùng nhau: SPD đúng loại cho PoE ở hai đầu cáp, SPD nguồn AC phía đầu vào, và tiếp địa ngắn, cùng hệ đẳng thế. Thiếu một trong ba thì hai cái còn lại giảm hiệu quả. Nếu chỉ nhớ một điều: đừng dùng bộ chống sét RJ45 thường cho đường có nguồn 48 V.
Nếu bạn có sơ đồ mạng hoặc danh sách switch, camera, AP, có thể gửi số cổng, chuẩn PoE và vị trí lắp. Đội kỹ sư DMP sẽ giúp xác định cấp bảo vệ phù hợp và kiểm tra lại hệ tiếp địa. Liên hệ hotline 0981.891.315 hoặc trang liên hệ.
