Equipotential Bonding là gì? Vai trò trong chống sét, nối đất theo IEC & TCVN

Đã đăng trên bởi DMP

Equipotential Bonding Là Gì? Tiêu Chuẩn Liên Kết Đẳng Thế Chống Sét

Trong thiết kế hệ thống cơ điện (M&E) và chống sét hiện đại, việc đóng cọc tiếp địa sâu xuống đất mới chỉ giải quyết được một nửa bài toán an toàn. Nửa còn lại—mang tính quyết định để bảo vệ tính mạng con người và hệ thống thiết bị đắt tiền—chính là Equipotential Bonding. Vậy chính xác Equipotential Bonding là gì và tại sao tiêu chuẩn quốc tế IEC 62305 lại bắt buộc áp dụng nó?

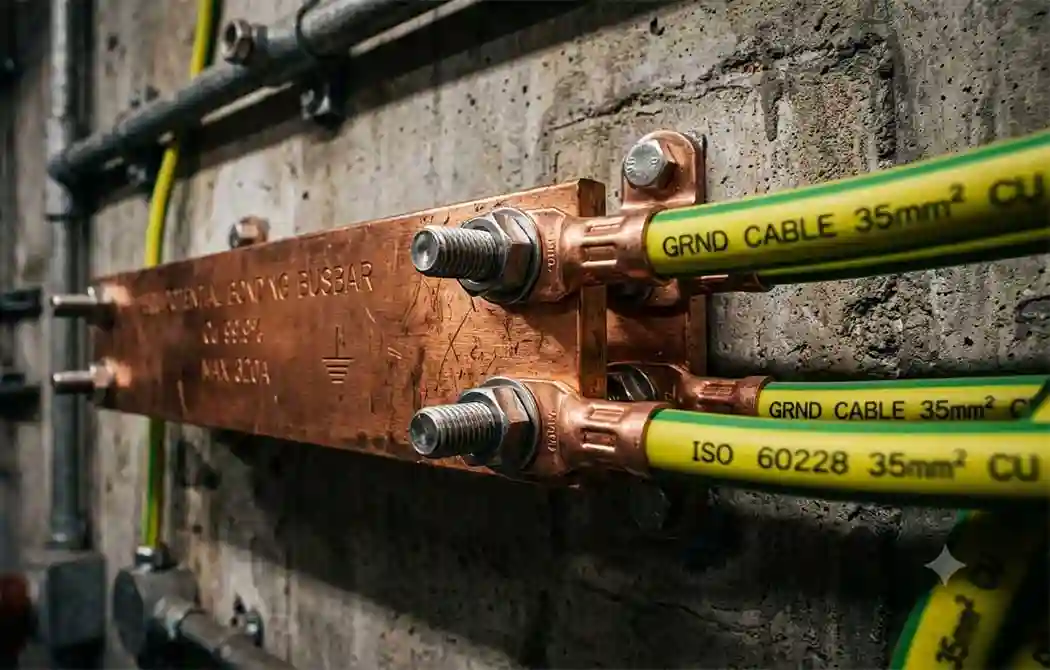

Equipotential Bonding

1. Equipotential Bonding là gì?

Equipotential Bonding (tiếng Việt gọi là Liên kết đẳng thế hoặc Nối đẳng thế) là phương pháp kết nối tất cả các bộ phận kim loại và các hệ thống dẫn điện hở trong một công trình lại với nhau, nhằm đảm bảo chúng luôn duy trì ở cùng một mức điện áp (điện thế).

Liên kết đẳng thế hiểu một cách đơn giản ?

 Dòng điện chỉ di chuyển khi có sự chênh lệch điện áp. Khi tất cả các vật liệu kim loại (khung sườn thép tòa nhà, ống nước, vỏ máy móc, thanh ray, hệ thống tiếp địa chống sét) được “bond” (liên kết) lại với nhau, chúng ta triệt tiêu sự chênh lệch điện áp này. Nếu một luồng sét đánh xuống, mức điện áp trên toàn bộ hệ thống sẽ tăng lên cùng một lúc và hạ xuống cùng một lúc, không tạo ra dòng điện nguy hiểm chạy cắt ngang qua người hoặc thiết bị.

2. Tại Sao Equipotential Bonding Quan Trọng?

Liên kết đẳng thế đóng vai trò then chốt trong ba khía cạnh:

  • An toàn cho con người: Ngăn chặn hiện tượng điện giật do chạm đồng thời vào hai vật dẫn có điện thế khác nhau (ví dụ vỏ máy giặt và ống nước kim loại).
  • Bảo vệ thiết bị: Giảm thiểu hư hỏng thiết bị điện tử, điện lạnh do xung điện áp (surge) lan truyền không kiểm soát.
  • Hiệu quả hệ thống chống sét: Là mắt xích bắt buộc trong hệ thống chống sét tổng thể, giúp dòng sét thoát xuống đất an toàn thay vì phóng qua các thiết bị hoặc con người.

3. Nguyên Lý Hoạt Động Của Liên Kết Đẳng Thế ?

Về bản chất vật lý, dòng điện luôn có xu hướng di chuyển từ nơi có điện thế cao đến nơi có điện thế thấp. Khi các vật dẫn kim loại trong công trình không được liên kết, chúng có thể tồn tại ở các mức điện thế khác nhau trong sự cố sét hoặc rò điện — đây chính là nguyên nhân gây phóng điện, cháy nổ hoặc điện giật.

Bằng cách dùng dây dẫn đồng hoặc thanh cái đẳng thế (bonding bar) để nối tất cả các bộ phận kim loại về chung một điểm nối đất, hệ thống đảm bảo chênh lệch điện thế giữa các bộ phận tiệm cận bằng 0, kể cả khi có sự cố xảy ra.

4. Cấu tạo Cốt lõi của Hệ Thống Liên Kết Đẳng Thế

Một hệ thống nối đẳng thế tiêu chuẩn thường bao gồm các thành phần cơ bản sau, và tất cả đều yêu cầu vật liệu có độ dẫn điện cực tốt:

  • Thanh đồng đẳng thế (Equipotential Busbar): Đây là trạm trung chuyển chính. Nó thường là một thanh đồng đỏ nguyên chất, được lắp đặt tại bảng điện chính hoặc tủ viễn thông, nơi quy tụ mọi dây dẫn liên kết.
  • Dây dẫn liên kết (Bonding Conductors): Thường là cáp đồng bọc nhựa PVC (màu vàng sọc xanh), có tiết diện đủ lớn để chịu được dòng sự cố ngắn mạch.
  • Kẹp tiếp địa (Clamps & Joints): Dùng để kết nối dây dẫn vào đường ống nước, khung thép hoặc các vật thể kim loại. Kẹp phải chống được ăn mòn điện hóa.

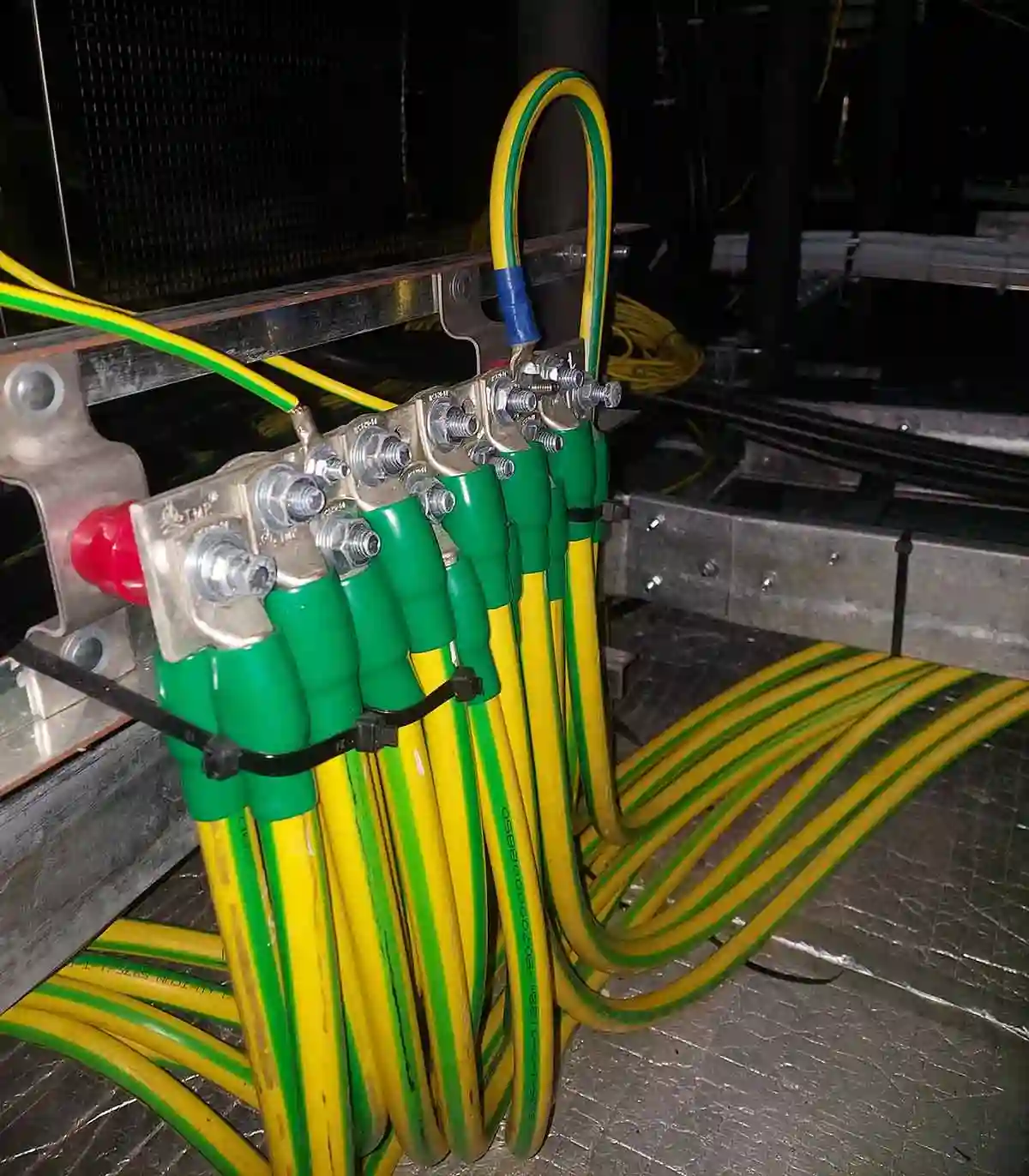

Thanh đồng đẳng thế - điểm quy tụ của mọi dây dẫn liên kết trong tòa nhà.

5. Phân biệt Nhanh: Earthing (Nối đất) vs Bonding (Liên kết)

Đây là hai thuật ngữ thường bị sử dụng lẫn lộn nhưng có chức năng hoàn toàn khác biệt:

  • Earthing (Nối đất): Là việc kết nối hệ thống điện với mặt đất để tạo đường thoát cho dòng điện lỗi (dòng sét hoặc ngắn mạch) tiêu tán vào lòng đất.
  • Bonding (Liên kết): Không nhất thiết phải kết nối trực tiếp với đất. Mục đích của nó là kết nối các vật dẫn lại với nhau để cân bằng điện thế.

Một hệ thống chống sét hoàn hảo phải là sự kết hợp chặt chẽ giữa Earthing để xả năng lượng và Bonding để chống sốc điện áp chênh lệch.

6. DMP – Đơn vị Cung cấp Vật tư & Giải pháp Tiếp địa Đẳng thế Hàng đầu

Tại Việt Nam, với điều kiện khí hậu nhiệt đới giông sét cường độ cao, việc thi công hệ thống liên kết đẳng thế đòi hỏi vật tư chất lượng cao để chống chịu quá trình oxy hóa.

Thương hiệu chống sét DMP tự hào mang đến các giải pháp an toàn điện theo chuẩn IEC 62305:

  • Cung cấp thanh đồng đẳng thế độ tinh khiết 99.9%.
  • Vật tư kẹp tiếp địa đồng thau, cáp đồng trần và phụ kiện hàn hóa nhiệt chất lượng quốc tế.
  • Tư vấn và thiết kế bản vẽ hệ thống Earthing & Bonding cho các dự án nhà máy công nghiệp, trung tâm dữ liệu và tòa nhà cao tầng.

Sự an toàn của công trình là không thể đánh đổi. Hệ thống của bạn đã được tối ưu liên kết đẳng thế chưa?

7. Các Thành Phần Cần Liên Kết Đẳng Thế

Một hệ thống Equipotential Bonding thường bao gồm:

  • Thanh cái nối đất chính
  • Thanh đồng tiếp địa
  • Dây đồng tiếp địa
  • Khung thép
  • Cửa kim loại
  • Lan can
  • Thang cáp
  • Máng cáp
  • Hệ thống HVAC
  • Đường ống nước
  • Đường ống PCCC
  • Đường ống gas
  • Vỏ máy phát
  • Vỏ tủ điện
  • Vỏ thiết bị điện
  • Máy biến áp
  • UPS
  • Server Rack
  • Hệ thống SPD
  • Tiếp địa lặp lại

8. Những Sai Lầm Thường Gặp

  • Chỉ nối đất mà không Bonding.
  • SPD nối sang hệ tiếp địa khác.
  • Đường PE quá dài.
  • Không nối Rack Server.
  • Không nối máng cáp.
  • Không nối khung thép.
  • Nối bằng dây tiết diện quá nhỏ.
  • Thi công nhiều điểm tiếp địa độc lập.

Những lỗi này có thể làm giảm đáng kể hiệu quả bảo vệ của hệ thống.

9. Tiêu Chuẩn Áp Dụng Cho Equipotential Bonding

Việc thi công liên kết đẳng thế cần tuân thủ các tiêu chuẩn kỹ thuật sau:

  • IEC 60364 – Tiêu chuẩn quốc tế về lắp đặt điện hạ áp, quy định chi tiết về liên kết đẳng thế chính và bổ sung.
  • TCVN 9385:2012 / TCVN 9888 – Tiêu chuẩn Việt Nam về chống sét và tiếp địa cho công trình xây dựng.
  • NFPA 780 – Tiêu chuẩn Mỹ về hệ thống bảo vệ chống sét, trong đó bonding là yêu cầu bắt buộc.
  • BS 7671 – Tiêu chuẩn Anh về lắp đặt điện, quy định rõ tiết diện dây liên kết theo từng ứng dụng.

10. Câu hỏi thường gặp về Equipotential Bonding

Dây nối đẳng thế thường có màu gì?

Theo quy chuẩn quốc tế IEC, dây dẫn dùng cho liên kết đẳng thế và nối đất bắt buộc phải có vỏ bọc màu Vàng sọc Xanh lá cây (Yellow/Green) để dễ dàng nhận diện và tránh nhầm lẫn với dây pha.

Không làm liên kết đẳng thế trong phòng tắm có sao không?

Cực kỳ nguy hiểm. Phòng tắm là môi trường ẩm ướt, điện trở cơ thể con người giảm mạnh. Nếu có dòng điện rò rỉ ra vỏ bình nóng lạnh hoặc ống nước kim loại mà không có liên kết đẳng thế, nguy cơ giật điện tử vong là rất cao.

Thanh đồng đẳng thế nên đặt ở đâu?

Nên được đặt tại điểm vào của hệ thống điện (Tủ điện tổng – MSB), tầng hầm tòa nhà, phòng kỹ thuật hoặc gần hố kiểm tra bãi tiếp địa để đảm bảo đường dẫn ngắn nhất.

Có thể dùng chung hệ thống tiếp địa chống sét lan truyền và tiếp địa an toàn điện không?

Theo chuẩn IEC mới nhất, CÓ THỂ và NÊN dùng chung thông qua Hệ thống liên kết đẳng thế (Equipotential Bonding). Khi liên kết tất cả thành một mạng lưới đồng nhất, bạn sẽ triệt tiêu được rủi ro chênh lệch điện áp giữa các hệ thống.

Kích thước tiết diện dây liên kết đẳng thế bao nhiêu là đủ?

Tùy thuộc vào thiết kế hệ thống điện, nhưng tiết diện dây liên kết chính tối thiểu thường không được nhỏ hơn một nửa tiết diện của dây dẫn nối đất bảo vệ lớn nhất trong hệ thống (phổ biến từ 6mm2 đến 25mm2 đối với công trình dân dụng).

Equipotential Bonding có bắt buộc theo pháp luật không?

Có. Tại hầu hết các quốc gia, liên kết đẳng thế là yêu cầu bắt buộc trong tiêu chuẩn lắp đặt điện và phòng cháy chữa cháy, đặc biệt với công trình có hệ thống chống sét.

Liên kết đẳng thế có thay thế được tiếp địa không?

Không. Bonding và grounding là hai giải pháp bổ trợ cho nhau, không thể thay thế lẫn nhau trong một hệ thống an toàn điện hoàn chỉnh.

Chi phí thi công Equipotential Bonding khoảng bao nhiêu?

Chi phí phụ thuộc vào quy mô công trình, số lượng điểm liên kết và vật tư sử dụng. Nên yêu cầu khảo sát và báo giá cụ thể từ đơn vị thi công chuyên nghiệp.

Bao lâu cần kiểm tra lại hệ thống liên kết đẳng thế?

Khuyến nghị kiểm tra định kỳ 12 tháng/lần, hoặc sau mỗi lần công trình bị sét đánh trực tiếp.

Nhà dân dụng có cần Equipotential Bonding không?

Có, đặc biệt tại khu vực ẩm ướt như phòng tắm, nhà bếp — nơi có nguy cơ điện giật cao khi tiếp xúc đồng thời với nhiều vật dẫn kim loại.

11. Kết Luận

Equipotential Bonding không chỉ là một yêu cầu kỹ thuật trong hồ sơ thiết kế, mà còn là “lá chắn vô hình” bảo vệ tính mạng con người và tài sản trước rủi ro điện giật, sét đánh và xung điện áp. Việc thi công đúng tiêu chuẩn, sử dụng vật tư đạt chất lượng và kiểm định định kỳ là yếu tố quyết định hiệu quả của toàn bộ hệ thống an toàn điện trong công trình.

Nếu bạn đang cần tư vấn, khảo sát hoặc thi công hệ thống liên kết đẳng thế và chống sét đạt chuẩn quốc tế, DMP là đơn vị có nhiều năm kinh nghiệm trong lĩnh vực chống sét – tiếp địa tại Việt Nam, cung cấp giải pháp trọn gói từ thiết kế, thi công đến nghiệm thu, đảm bảo tuân thủ đầy đủ các tiêu chuẩn IEC, TCVN.
