Tiếp Địa Lặp Lại Có Tác Dụng Gì? Giải Mã Kỹ Thuật Từ Chống Sét DMP
Trong quá trình thi công và vận hành mạng điện hạ áp, thuật ngữ “tiếp địa lặp lại” (hoặc nối đất lặp lại) thường xuyên được nhắc đến trong các bản vẽ kỹ thuật và quy chuẩn an toàn. Tuy nhiên, không phải ai cũng nắm rõ bản chất vật lý và vai trò thực sự của nó. Nếu bạn đang tự hỏi tiếp địa lặp lại có tác dụng gì, tại sao các tiêu chuẩn điện lực lại bắt buộc áp dụng khâu này trên lưới điện hạ thế, bài viết dưới đây từ các chuyên gia kỹ thuật của DMP sẽ cung cấp cho bạn câu trả lời chuyên sâu, tường minh nhất.
1. Tiếp địa lặp lại có tác dụng gì?
Tiếp địa lặp lại có tác dụng giảm điện áp trên dây trung tính (dây N hoặc gọi là dây nguộn), hạn chế nguy cơ điện giật khi dây trung tính bị đứt hoặc mất tiếp xúc, đồng thời tăng độ tin cậy cho hệ thống nối đất bảo vệ, giảm điện trở đất tổng thể và phân tán dòng sự cố ra nhiều điểm tiếp đất khác nhau trên tuyến đường dây dài.
Nói cách khác, tiếp địa lặp lại không thay thế cho tiếp địa chính tại nguồn (trạm biến áp hoặc tủ điện tổng), mà đóng vai trò như một lớp bảo vệ bổ sung được lắp đặt định kỳ dọc theo tuyến dây trung tính, đặc biệt tại các vị trí cuối đường dây, điểm rẽ nhánh hoặc công trình cách xa nguồn cấp điện.
2. Bản Chất Kỹ Thuật Của Nối Đất/Tiếp Địa Lặp Lại Là Gì?
Trong các mạng điện hạ áp 3 pha 4 dây có điểm trung tính trực tiếp nối đất (hệ thống TN, phổ biến nhất là TN-C hoặc TN-C-S tại Việt Nam), dây trung tính (dây PEN hoặc dây N) xuất phát từ điểm giữa của cuộn dây thứ cấp máy biến áp đã được nối đất ngay tại trạm (đây gọi là tiếp địa làm việc).
Tuy nhiên, hệ thống này chưa đủ để đảm bảo an toàn tuyệt đối trên toàn tuyến đường dây kéo dài hàng kilomet. Tiếp địa lặp lại chính là việc chúng ta chủ động tạo thêm các điểm nối đất bổ sung cho dây trung tính tại nhiều vị trí khác nhau dọc theo đường dây điện, và đặc biệt là tại đầu nguồn điện vào của các tòa nhà, nhà máy, công trình dân dụng. Về cơ bản, nó “lặp lại” việc ghim chặt mức điện áp của dây trung tính xuống đẳng thế với mặt đất (0V).
3. Các tác dụng cụ thể của tiếp địa lặp lại
Để dễ hình dung, dưới đây là những lợi ích kỹ thuật chính mà tiếp địa lặp lại mang lại:
- Giảm điện áp nguy hiểm trên vỏ thiết bị: khi dây trung tính bị đứt, điện áp chạm vỏ được giảm đáng kể nhờ các điểm tiếp đất bổ sung.
- Tăng độ tin cậy của hệ thống bảo vệ: không phụ thuộc hoàn toàn vào một điểm tiếp đất duy nhất tại nguồn.
- Giảm điện trở nối đất tổng: nhiều cọc tiếp đất mắc song song giúp giảm tổng trở đất của toàn hệ thống.
- Phân tán dòng sự cố và dòng sét lan truyền: đặc biệt quan trọng với các tuyến đường dây trên không dài, dễ bị ảnh hưởng bởi sét cảm ứng.
- Đáp ứng yêu cầu của quy chuẩn, tiêu chuẩn kỹ thuật hiện hành, giúp công trình được nghiệm thu đúng quy định.
- Hạn chế nhiễu điện áp và ổn định điện thế trung tính trong hệ thống có tải không cân bằng giữa ba pha.
4.Tiêu Chuẩn Nối Đất Lặp Lại Tại Việt Nam (Cập Nhật)
Việc thiết kế và thi công không thể dựa trên cảm tính mà phải tuân thủ nghiêm ngặt Quy phạm trang bị điện (11 TCN 18-2006, 11 TCN 19-2006) và các tiêu chuẩn IEC liên quan (như IEC 60364).
- Giá trị điện trở an toàn: Quy định chung yêu cầu điện trở nối đất lặp lại của toàn bộ hệ thống dây trung tính không được lớn hơn 10Ω.
- Trường hợp ngoại lệ: Đối với các máy biến áp có công suất nhỏ (thường ≤100 kVA), tổng trở nối đất lặp lại được phép nâng lên tối đa 30Ω. Tuy nhiên, để tối ưu cho hệ thống có kết hợp cả chống sét, các kỹ sư thường khuyến cáo giá trị này nên đưa về mức 4Ω.
- Khoảng cách: Thường xuyên phải thực hiện trên các đường dây hạ áp không cáp không kim loại cứ mỗi 200m đến 250m, và bắt buộc tại điểm rẽ nhánh vào các nhà xưởng, khu dân cư tập trung, tủ điện phân phối tổng.

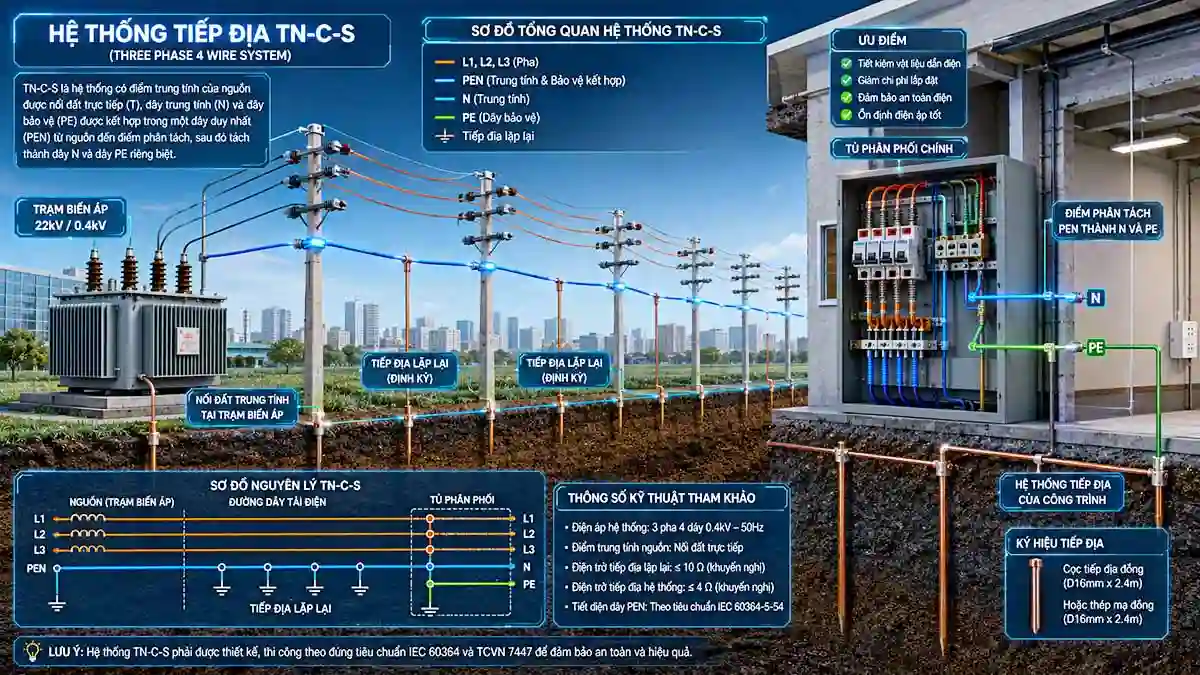

5. Sơ Đồ & Nguyên Lý Hoạt Động Cơ Bản Trong Hệ Thống TN-C / TN-C-S
Để hình dung rõ, bạn hãy nhìn vào mạng TN-C-S (Mạng kết hợp).
- Tại trạm biến áp, trung tính được nối đất (Earthing at Source).
- Dây cáp từ trạm kéo về nhà xưởng là cáp 4 lõi (3 dây pha L1, L2, L3 và 1 dây chung PEN – vừa làm trung tính vừa làm bảo vệ).
- Dọc đường, dây PEN này được “đóng cọc” nối xuống đất (Tiếp địa lặp lại).
- Khi vào tủ điện tổng của nhà máy, dây PEN được tách ra làm 2: Dây trung tính N (chạy vào tải) và dây nối đất bảo vệ PE (nối vào vỏ thiết bị). Ngay tại điểm tách này, quy phạm bắt buộc phải có một bãi tiếp địa lặp lại độc lập hoặc liên kết chung.
Bảng so sánh nhanh giúp phân định các loại tiếp địa:
| Tiêu chí | Tiếp Địa Làm Việc (System Grounding) | Tiếp Địa Lặp Lại (Repeated Grounding) | Tiếp Địa Bảo Vệ / An Toàn (Equipment Grounding) |
| Vị trí | Nối trực tiếp điểm trung tính của MBA nguồn xuống đất. | Dọc đường dây trung tính PEN và tại lối vào công trình. | Nối từ vỏ kim loại thiết bị điện xuống hệ thống đất. |
| Mục đích | Ổn định điện áp các pha, vận hành hệ thống điện 3 pha bình thường. | Duy trì mức điện thế 0V cho dây trung tính, phòng sự cố đứt dây PEN. | Đảm bảo an toàn chống điện giật trực tiếp cho con người. |
| Tình trạng dòng điện | Luôn có dòng điện không cân bằng chạy qua (dù nhỏ). | Chỉ có dòng rò rất nhỏ hoặc khi có sự cố đứt dây trung tính/ngắn mạch. | Bình thường hoàn toàn không có dòng điện (0A). |
6. Cách thi công tiếp địa lặp lại đúng kỹ thuật
Quy trình thi công cơ bản gồm các bước sau:
- Khảo sát vị trí và đo điện trở đất nền tại các điểm dự kiến lắp đặt.
- Đóng cọc tiếp địa (thường là cọc thép mạ đồng hoặc cọc đồng nguyên chất) xuống độ sâu tiêu chuẩn.
- Nối cọc tiếp địa với dây trung tính bằng kẹp nối chuyên dụng, đảm bảo tiếp xúc điện tốt và chống ăn mòn.
- Đo kiểm tra điện trở đất sau khi lắp đặt, đảm bảo đạt giá trị theo tiêu chuẩn cho phép.
- Lập biên bản nghiệm thu, lưu hồ sơ kỹ thuật phục vụ kiểm tra định kỳ.
Việc thi công cần được thực hiện bởi đơn vị có chuyên môn, vì sai sót trong đấu nối hoặc lựa chọn vật tư tiếp địa có thể khiến hệ thống không đạt hiệu quả bảo vệ như thiết kế.
7. Dịch Vụ Tư Vấn & Thi Công Tiếp Địa Chuẩn Kỹ Thuật Bởi DMP
Hiểu rõ tiếp địa lặp lại có tác dụng gì là một chuyện, triển khai nó sao cho đạt chuẩn R ≤ 10Ω trong các khu vực địa hình dẫn điện kém (nhiều đá, cát sỏi) lại là một thách thức kỹ thuật lớn.
Với tư cách là thương hiệu hàng đầu trong lĩnh vực kỹ thuật điện và chống sét, DMP tự hào mang đến:
- Giải pháp thiết kế sơ đồ tiếp địa lặp lại kết hợp hệ thống tiếp địa an toàn tòa nhà.
- Thi công bãi tiếp đất sử dụng cọc mạ đồng, hóa chất giảm điện trở (GEM) cao cấp, độ bền vượt thời gian.
- Hệ thống chống sét toàn diện (Lan truyền & Trực tiếp), tích hợp công nghệ từ các hãng thiết bị hàng đầu.
- Đo đạc kiểm định, cấp chứng chỉ điện trở tiếp địa hợp chuẩn pháp lý.
8. Câu hỏi thường gặp (FAQ)
Tiếp địa lặp lại có bắt buộc không?
Có. Theo quy chuẩn kỹ thuật điện hạ áp hiện hành, tiếp địa lặp lại là hạng mục bắt buộc đối với đường dây trên không có chiều dài vượt ngưỡng quy định hoặc tại các vị trí có nguy cơ mất an toàn cao.
Không lắp tiếp địa lặp lại có sao không?
Nếu không lắp, khi dây trung tính bị đứt hoặc mất tiếp xúc, điện áp trên vỏ thiết bị phía sau điểm đứt có thể tăng cao, gây nguy cơ điện giật cho người sử dụng.
Tiếp địa lặp lại khác gì tiếp địa lặp lại của dây chống sét?
Tiếp địa lặp lại của dây trung tính nhằm bảo vệ hệ thống điện hạ áp, trong khi tiếp địa của hệ thống chống sét nhằm tản dòng sét xuống đất, tránh gây hư hại công trình. Hai hệ thống thường được thiết kế liên kết nhưng có chức năng khác nhau.
Bao lâu nên kiểm tra lại hệ thống tiếp địa lặp lại?
Nên đo kiểm tra điện trở đất định kỳ tối thiểu 1 lần/năm, đặc biệt trước mùa mưa bão, để đảm bảo hệ thống vẫn đạt giá trị điện trở cho phép.
Điện trở đất tiếp địa lặp lại bao nhiêu là đạt chuẩn?
Giá trị điện trở đất cho phép tùy thuộc vào quy chuẩn áp dụng và loại công trình, thường dao động trong khoảng vài chục ôm trở xuống đối với tiếp địa lặp lại trên tuyến dây hạ áp.
Có bắt buộc phải làm tiếp địa lặp lại cho nhà ở gia đình không?
Mặc dù nhà lưới điện (EVN) thường đã làm tiếp địa lặp lại tại các cột điện, nhưng để đảm bảo an toàn tuyệt đối chống sự cố đứt dây mát ngoài trụ, các hệ thống nhà thông minh hoặc biệt thự hiện đại (đặc biệt khi áp dụng sơ đồ TT hoặc TN-C-S) vẫn nên thi công hệ thống cọc tiếp đất lặp lại kết hợp cọc tiếp địa bảo vệ riêng ngay tại tủ điện tổng gia đình.
Điện trở của bãi tiếp địa lặp lại bị cao hơn quy định thì sao?
Nếu R > 10Ω, khi xảy ra sự cố đứt trung tính, điện áp tản vào đất kém, khiến điện áp trên dây trung tính dâng cao, làm hỏng thiết bị và tăng nguy cơ giật điện tử vong. Cần bổ sung cọc hoặc dùng hóa chất GEM.
Dây PEN trong hệ thống điện là gì?
Dây PEN (Protective Earth Neutral) là dây dẫn kết hợp cả hai chức năng: dây trung tính (N – để dẫn tải 1 pha) và dây bảo vệ (PE – để nối vỏ thiết bị). Dây PEN bắt buộc phải được tiếp địa lặp lại thường xuyên.
9. Kết luận
Tiếp địa lặp lại tuy là một hạng mục nhỏ trong tổng thể hệ thống điện và chống sét, nhưng lại đóng vai trò then chốt trong việc đảm bảo an toàn cho người và thiết bị, đặc biệt tại các công trình có tuyến đường dây dài hoặc xa nguồn cấp điện. Việc thiết kế và thi công đúng kỹ thuật, đúng tiêu chuẩn không chỉ giúp công trình được nghiệm thu thuận lợi mà còn giảm thiểu rủi ro về lâu dài.
