Cách chọn Uc SPD đúng: 275V, 320V, 385V hay 480V cho từng hệ thống điện?

Nhiều người chọn chống sét lan truyền chỉ nhìn kA, trong khi lỗi hay gặp lại nằm ở một thông số nhỏ hơn là Uc. Chọn Uc quá thấp, SPD nóng lên, lão hóa nhanh, có khi nổ ngay trong tủ điện. Chọn Uc quá cao, mức bảo vệ kém đi. Bài này giúp bạn chọn Uc SPD theo điện áp nguồn, hệ nối đất và độ ổn định của lưới. Bạn cũng sẽ biết khi nào dùng SPD 275V, 320V, 385V hoặc 480V.

Bài viết này từ DMP Solutions sẽ cung cấp cho bạn thuật toán và công thức tính chọn Uc chuẩn xác theo tiêu chuẩn quốc tế IEC 61643-11 và thực tế hạ tầng điện lưới tại Việt Nam.

1. Cách chọn Uc SPD là gì và vì sao phải chọn đúng?

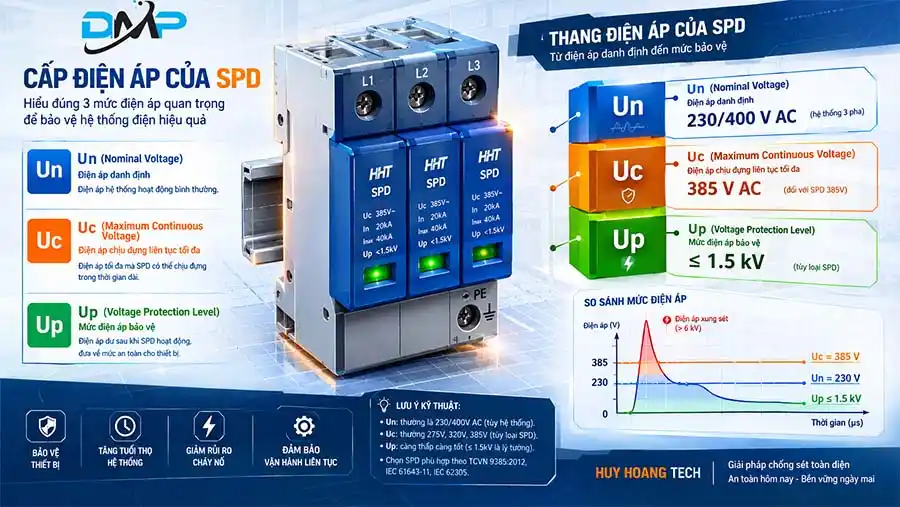

Uc (Maximum Continuous Operating Voltage) là điện áp xoay chiều hoặc một chiều lớn nhất có thể đặt liên tục lên SPD mà thiết bị vẫn không dẫn và không xuống cấp. Trong điều kiện bình thường, SPD phải “đứng yên” như một vật cách điện. Khi xung quá áp xuất hiện, các linh kiện bên trong (varistor MOV, ống phóng khí GDT) mới dẫn dòng xung xuống đất.

Hãy hình dung Uc như ngưỡng “không được phép kích hoạt”. Nếu điện áp lưới thường xuyên chạm hoặc vượt ngưỡng này, SPD sẽ rò dòng liên tục, nóng dần và hỏng sớm. Vì vậy chọn Uc là bước đầu tiên khi chọn SPD, trước cả Imax hay In.

2. Uc SPD bao nhiêu là đủ? Công thức tính nhanh

Theo IEC 60364-5-53 (tương ứng TCVN 7447-5-53), Uc của SPD phải bằng hoặc lớn hơn giá trị tối thiểu tùy hệ thống nối đất. Với hệ TN và TT, giá trị này thường tính từ điện áp pha–trung tính U₀ nhân hệ số 1,1-1,3.

Ví dụ cho lưới 230V: 230V × 1,1 = 253V. Mức chuẩn hóa gần nhất là 275V. có dư để chịu dao động phải chọn ≤ 385V.

Hệ số 1,1 chỉ là mức tối thiểu. Lưới điện thực tế còn chịu quá áp tạm thời (TOV), chẳng hạn khi đứt hoặc mất trung tính, hoặc khi sự cố phía trung thế. Đây là lý do thực tế có thêm các cấp 320V, 385V, 480. Hãy đối chiếu bảng giá trị Uc tối thiểu trong tiêu chuẩn áp dụng cho dự án của bạn.

3. SPD 230V chọn Uc bao nhiêu? Bảng chọn SPD theo điện áp nguồn

Điều kiện lưới	Uc thường chọn	Ghi chú
230/400V, TN-S / TN-C-S, lưới ổn định	275V – 320V	Phổ biến nhất cho nhà ở, văn phòng, tủ phân phối

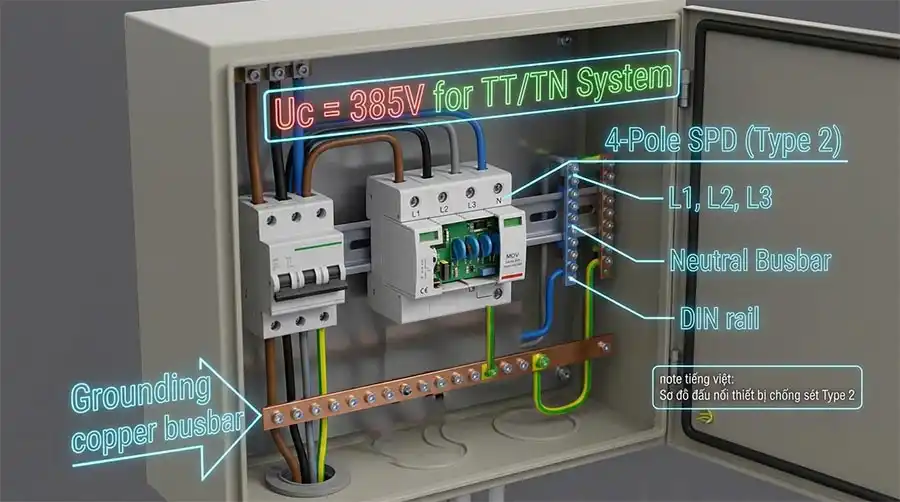

230/400V, TT, lưới ổn định	385V	Cần chú ý mode N–PE, xem datasheet
Lưới yếu, hay lên xuống áp, khu vực cuối nguồn	385V	Dư thêm biên độ so với V
Từng xảy ra mất trung tính, quá áp kéo dài, nhà xưởng xa trạm	385V – 480V	Chịu quá áp tạm thời tốt hơn
Hệ IT, mạch 400V pha–pha, lưới 380–415V	~480V	Kiểm tra theo điện áp dây
Hệ 690V	Cấp cao hơn nhiều	Dùng dòng SPD chuyên cho 690V

Câu trả lời ngắn cho “SPD 230V chọn Uc bao nhiêu?” là 320V hoặc 385V cho phần lớn công trình.

3.1. SPD 275V dùng khi nào?

• SPD 275V là lựa chọn mặc định cho lưới 230/400V có điện áp tương đối ổn định, như nhà dân dụng. Uc 275V cho phép mức bảo vệ (Up) thấp hơn so với các cấp Uc cao hơn, nên thiết bị điện tử phía sau được bảo vệ tốt hơn. Nhưng nguy cơ cháy nổ nếu điện lưới không ổn định.
• Nhưng điện áp thực tế thường xuyên chạm 250–260V, biên an toàn của 275V đã mỏng. Lúc đó nên đo thực tế và cân nhắc cấp cao hơn. 320V hoặc 385V.

3.2. SPD 320V: lựa chọn cho lưới dao động

• SPD 320V thích hợp cho khu công nghiệp xa trạm biến áp, khu vực hay sụt áp rồi bật áp, hoặc nơi có máy công suất lớn đóng cắt thường xuyên. Nó cho thêm biên độ chịu đựng mà vẫn giữ mức Up tương đối tốt.
• Với nhà xưởng, tôi thường khuyên khách đo điện áp tại tủ tổng vào giờ cao điểm trước khi chốt. Một lần đo cho bạn dữ liệu thật, thay vì chọn theo cảm tính.

3.3. SPD 385V: khi nào thật sự cần?

• SPD 385V dành cho môi trường có nguy cơ quá áp tạm thời cao: lưới điện nông thôn, đường dây dài, khu vực từng ghi nhận mất trung tính gây điện áp pha tăng vọt, hoặc dự án yêu cầu độ bền cao với TOV.
• Trong danh mục của DMP có các bộ cắt lọc sét 1 pha mã DLSF-16A-385V.

3.4. SPD 480V: dùng cho hệ nào?

• SPD 480V xuất hiện ở mạch có điện áp dây cao: hệ IT, mạch 400V giữa các pha, hoặc lưới 380–415V cần biên độ lớn. Với điện áp dây 400V, mức tối thiểu theo hệ số 1,1 là 440V, nên cấp 480V thường là lựa chọn kế tiếp.
• Lưu ý: đừng dùng SPD 275V đấu giữa hai pha của lưới 400V. Điện áp lúc này gấp khoảng 1,7 lần ngưỡng cho phép, SPD sẽ hỏng ngay.

4. Các bước chọn Uc SPD

• Xác định điện áp danh định và hệ nối đất. Kiểm tra là 230/400V hay cấp khác, TN-S, TN-C-S, TT hay IT. Lý do: hệ nối đất quyết định điện áp thực tế đặt lên từng mode bảo vệ.
• Tính Uc tối thiểu. Lấy U₀ × 1,1 (hệ TN/TT) hoặc đối chiếu điện áp dây (hệ IT). Lý do: đây là ngưỡng tối thiểu theo tiêu chuẩn.
• Đánh giá chất lượng lưới. Đo điện áp tại tủ tổng, hỏi lịch sử mất trung tính, sụt áp. Lý do: quá áp tạm thời mới là nguyên nhân giết SPD nhiều nhất.
• Chọn cấp chuẩn hóa gần nhất. Làm tròn lên 275, 320, 385 hoặc 480V. Lý do: không có SPD cho từng giá trị lẻ.
• Kiểm tra Up so với điện áp xung chịu đựng của thiết bị. Lý do: Uc cao có thể làm Up cao theo.
• Đọc datasheet và tem sản phẩm. Xác nhận Uc theo từng mode (L–N, N–PE), Type, Imax, cầu chì dự phòng.

5. Lời Khuyên Từ Chuyên Gia DMP Solutions 💡

Việc chọn thông số Uc cho chống sét lan truyền không đơn thuần là chọn một con số trên Catalog. Đó là sự cân bằng giữa độ bền bỉ của thiết bị cắt lọc sét và mức độ an toàn của tải tiêu thụ.

Tại DMP Solutions, chúng tôi cung cấp các dòng thiết bị cắt lọc sét cao cấp (LPI, Prosurge, Schneider, OBO) với dải điện áp Uc đa dạng ( 320V, 385V, 480V, 1000Vdc), được kiểm định nghiêm ngặt theo tiêu chuẩn IEC 61643-11. Đội ngũ kỹ sư giàu kinh nghiệm của DMP luôn sẵn sàng hỗ trợ tính toán, thẩm tra bản vẽ miễn phí cho các công trình dự án trên toàn quốc.

6. Câu hỏi thường gặp (FAQ)

Uc SPD bao nhiêu là phù hợp cho điện 220V?

Điện 230/240V pha–trung tính thường chọn SPD Uc 320V. Con số này xuất phát từ 240V × 1,1 = 264V, làm tròn lên cấp chuẩn gần nhất. Nếu lưới hay dao động hoặc từng mất trung tính, cân nhắc 385V.

---

SPD 275V có dùng cho điện 3 pha 380V được không?

Được, nếu SPD đấu giữa từng pha và trung tính (hoặc PE), vì điện áp pha khoảng 230V. Không được đấu SPD 275V giữa hai pha, vì điện áp dây khoảng 400V vượt xa ngưỡng cho phép.

---

SPD 385V khác SPD 275V thế nào?

SPD 385V chịu quá áp tạm thời tốt hơn nhưng thường có mức bảo vệ Up cao hơn. SPD 275V cho mức bảo vệ tốt hơn, phù hợp lưới ổn định. Việc chọn phụ thuộc chất lượng lưới và độ nhạy của thiết bị cần bảo vệ.

---

Khi nào dùng SPD 480V?

Dùng cho hệ IT, mạch điện áp dây 400V hoặc lưới 380–415V cần biên độ lớn. Với điện áp dây 400V, ngưỡng tối thiểu khoảng 440V, nên cấp 480V là lựa chọn phổ biến. Cần xác nhận theo datasheet và sơ đồ đấu nối.

---

Chọn Uc cao hơn có an toàn hơn không?

Không phải lúc nào cũng vậy. Uc cao giúp SPD khó bị quá tải khi lưới tăng áp, nhưng thường làm Up cao hơn, tức là thiết bị phía sau chịu xung dư lớn hơn. Hãy chọn Uc vừa đủ theo điều kiện lưới.

---

Làm sao biết Uc của SPD đang dùng?

Xem tem trên thân thiết bị hoặc datasheet, ký hiệu “Uc” hoặc “MCOV”. Tem thường ghi Uc cho từng mode bảo vệ. Nếu không đọc được, hãy gửi ảnh tem cho kỹ sư tư vấn.

---

SPD Uc quá thấp thì hậu quả gì?

SPD rò dòng liên tục, nóng lên, lão hóa nhanh và có thể cháy hoặc nổ trong tủ điện. Dấu hiệu thường gặp là chỉ thị lỗi sớm, nóng bất thường hoặc nhảy cầu chì dự phòng.

---

Kết luận

Chọn Uc không khó nếu đi đúng thứ tự. Xác định hệ nối đất, tính Uc tối thiểu, đánh giá chất lượng lưới, rồi làm tròn lên cấp chuẩn. Với điện 230V ổn định, 320V là điểm khởi đầu hợp lý. Lưới yếu thì nâng lên 385V hoặc 480V.
