Vị trí lắp đặt SPD: lắp ở đâu trong hệ thống điện để chống sét lan truyền hiệu quả?

Lắp SPD sai chỗ giống như khóa cửa phòng ngủ nhưng bỏ ngỏ cổng chính: tốn tiền mà thiết bị vẫn hỏng. Nhiều tủ điện đã có SPD, vậy mà biến tần, PLC hay switch vẫn cháy sau mỗi mùa giông. Nguyên nhân thường không nằm ở thông số, mà ở vị trí và cách nối đất.

SPD cần được bố trí theo từng lớp, từ điểm cáp điện vào công trình đến sát thiết bị. Bài viết này giải thích lắp đặt SPD ở đâu cho từng loại Type 1, Type 2, Type 3, tủ MSB hay DB, tủ PLC – biến tần và đường truyền tín hiệu, dựa trên nguyên tắc phân vùng bảo vệ sét trong IEC 62305-4 và cách các kỹ sư DMP thường tư vấn cho công trình.

1.SPD nên lắp ở đâu trong hệ thống điện, Vị Trí Lắp Đặt SPD ?

SPD nên lắp tại những điểm mà dây dẫn đi từ vùng bảo vệ sét này sang vùng khác: nơi cáp nguồn vào công trình, tủ phân phối phụ và sát thiết bị nhạy cảm. Trong mỗi tủ, SPD đặt gần nguồn cấp vào nhất và nối ngắn nhất về thanh tiếp địa PE.

Lý do nằm ở cách xung sét di chuyển. Xung đi vào theo cáp điện, cáp tín hiệu hoặc ống kim loại, rồi giảm dần khi qua từng lớp bảo vệ. Chuỗi bảo vệ có thể hình dung như sau: sét → xung quá áp trên đường dây → SPD đầu nguồn → SPD tủ phân phối → SPD sát thiết bị → thiết bị được bảo vệ, tất cả cùng thoát dòng về hệ thống tiếp địa.

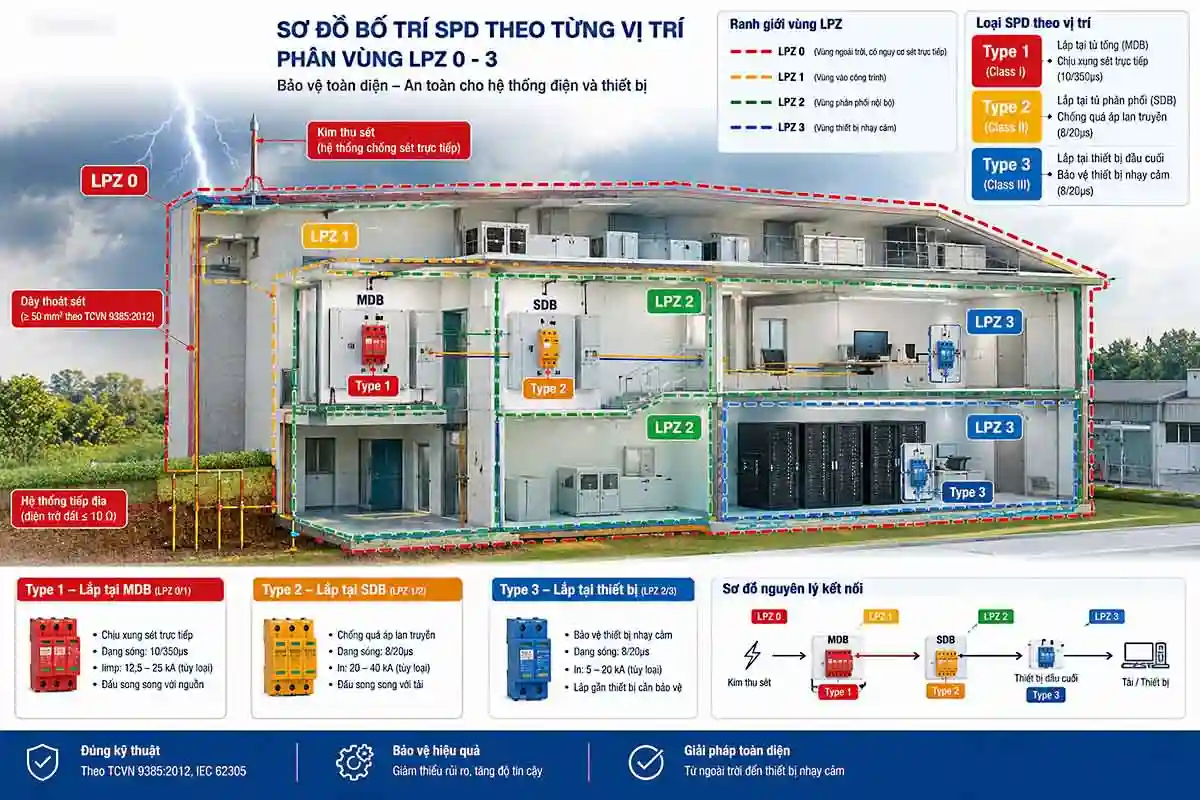

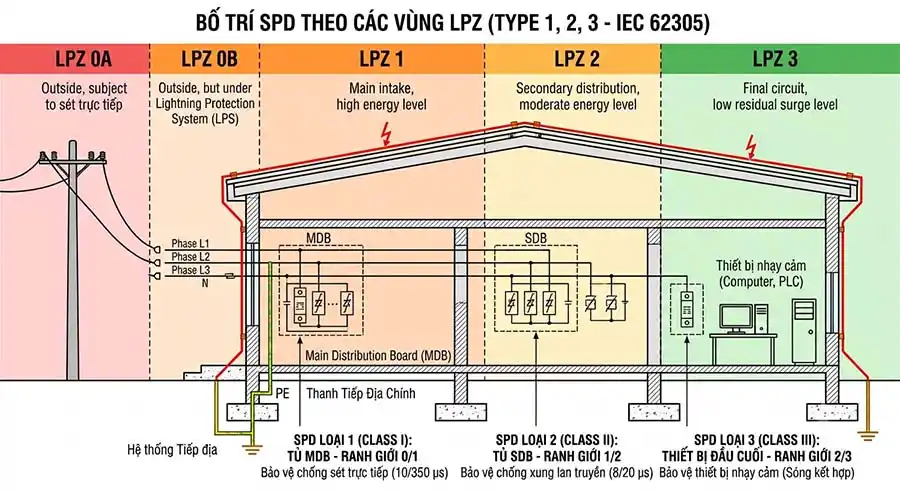

Đây cũng là cách trả lời cho câu hỏi cách bố trí SPD trong hệ thống điện: mỗi ranh giới vùng LPZ (LPZ 0 → 1 → 2) là một vị trí cần cân nhắc SPD, không phải chỉ một thiết bị duy nhất ở tủ tổng.

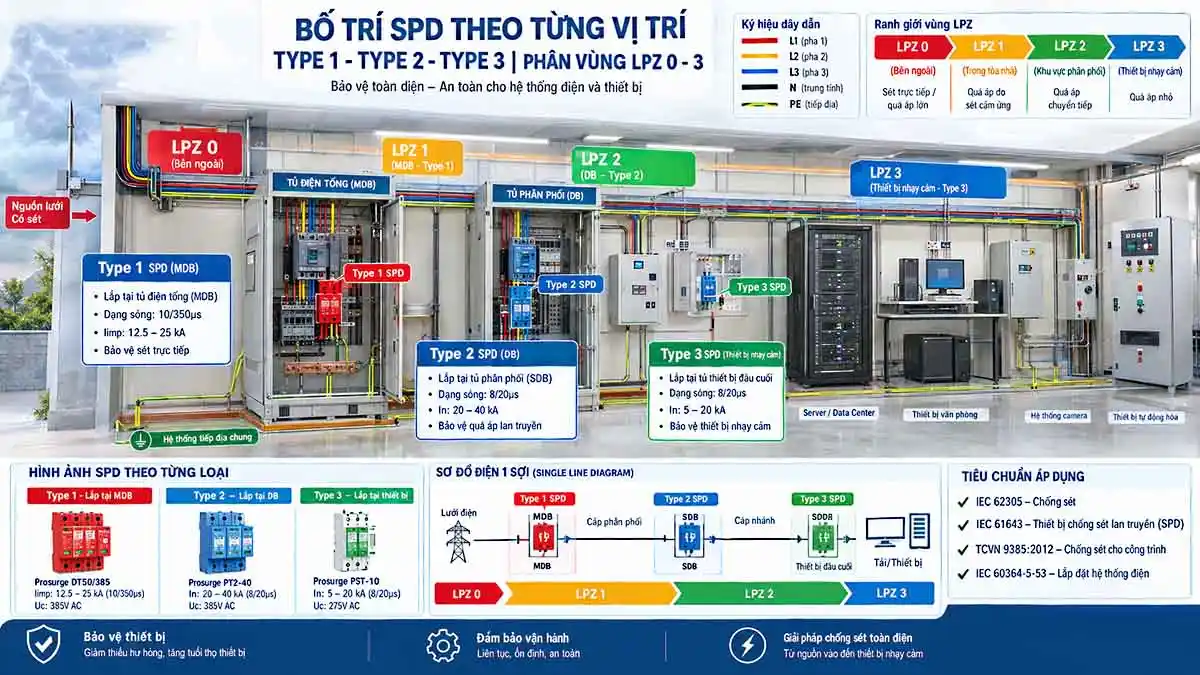

2. Vị trí lắp SPD Type 1, Type 2, Type 3

Loại SPD	Dạng xung thử	Vị trí điển hình	Khi nào cần	Thông số cần xem
Type 1	10/350 µs	Tủ MDB, MSB, điểm vào công trình	Có kim thu sét (LPS) hoặc cấp điện bằng đường dây trên không	Iimp, Up
Type 2	8/20 µs	Tủ MSB, tủ DB	Hầu hết công trình dân dụng, công nghiệp	In, Imax, Up
Type 3	Xung tổ hợp	Sát thiết bị, ổ cắm, tủ điều khiển	Thiết bị điện tử nhạy cảm	Up thấp, dòng danh định
Type 1+2	Cả hai dạng	Tủ MSB	Cần tiết kiệm không gian, công trình có

Vị trí lắp SPD Type 1 là nơi năng lượng xung lớn nhất, nên phải ở đầu nguồn, gần điểm đấu nối với lưới và có đường thoát về tiếp địa ngắn. SPD Type 2 làm nhiệm vụ cắt phần quá áp còn lại và bảo vệ các mạch nhánh. SPD Type 3 là lớp tinh, chỉ có ý nghĩa khi đã có cấp bảo vệ phía trước hoặc khi đặt rất gần tải. Việc phối hợp năng lượng giữa các cấp được trình bày riêng trong hướng dẫn phối hợp SPD Type 1, Type 2, Type 3.

2.1. Vị Trí Lắp Đặt SPD Type 1 (Bảo Vệ Sơ Cấp tại Tủ Điện Tổng MDB,MSB)

• • Vị trí: Lắp tại đầu vào của hệ thống điện, ngay sau cầu dao tổng/Aptomat chính tại tủ điện tổng MDB (Main Distribution Board).
  • Vùng bảo vệ: Ranh giới giữa vùng LPZ 0 và LPZ 1.
  • Chức năng: Chịu trách nhiệm triệt tiêu các dòng sét trực tiếp đánh vào đường dây hoặc kim thu sét (dạng sóng 10/350 µs).
  • Đối tượng ứng dụng: Công trình có trang bị hệ thống chống sét trực tiếp, nhà máy, tòa nhà cao tầng có nguồn cáp điện đi nổi trên không.

2.2. Vị Trí Lắp Đặt SPD Type 2 (Bảo Vệ Thứ Cấp tại Tủ Điện Nhánh DB)

• • Vị trí: Lắp tại các tủ điện phân phối nhánh (DB – Distribution Board), tủ điện tầng hoặc các tủ điều khiển máy móc.
  • Vùng bảo vệ: Ranh giới giữa vùng LPZ 1 và LPZ 2
  • Chức năng: Dập các xung điện áp cảm ứng (8/20 µs) phát sinh từ quá trình thao tác đóng cắt lưới điện hoặc phần năng lượng còn dư sau khi qua SPD Type 1.
  • Đối tượng ứng dụng: Hầu như mọi hệ thống điện công nghiệp và dân dụng đều cần lắp SPD Type 2 tại các tủ tầng để bảo vệ thiết bị điện chung.

2.3. Vị Trí Lắp Đặt SPD Type 3 (Bảo Vệ Đầu Cuối Cho Thiết Bị Nhạy Cảm)

• • Vị trí: Lắp đặt ngay trước tải tiêu thụ, nằm trong ổ cắm tích hợp chống sét hoặc trong tủ điều khiển của thiết bị đặc biệt.
  • Vùng bảo vệ: Ranh giới LPZ 2 và LPZ 3.
  • Khoảng cách: Thường lắp cách thiết bị cần bảo vệ dưới 10m.
  • Chức năng: Lọc tinh điện áp dư, bảo vệ các thiết bị vi mạch nhạy cảm như máy chủ (Server), thiết bị y tế, trung tâm dữ liệu, hệ thống tự động hóa PLC.

3. SPD nên lắp ở đâu bên trong tủ điện?

• • Bước 1 – Xác định điểm cáp đi vào tủ. Ghi lại mọi đường vào: nguồn AC, nguồn DC, cáp tín hiệu, cáp mạng. Mỗi đường là một lối cho xung sét, nên mỗi đường cần được cân nhắc bảo vệ.
  • Bước 2 – Đặt SPD gần nguồn vào nhất, sau CB tổng. Vị trí này giữ đường dẫn thanh cái ngắn và để CB tổng bảo vệ khi SPD có sự cố. SPD cần CB hoặc cầu chì dự phòng riêng theo khuyến cáo datasheet. Chi tiết xem bài lắp SPD trước hay sau CB tổng.
  • Bước 3 – Đấu dây ngắn và thẳng. Tổng chiều dài dây nối SPD vào pha và về PE càng ngắn càng tốt, vì mỗi mét dây góp thêm điện áp cảm kháng lúc xung đi qua và cộng vào điện áp dư. Có thể dùng cách đấu chữ V để giảm chiều dài hiệu dụng.
  • Bước 4 – Chọn tiết diện dây phù hợp. Thông thường khoảng 16 mm² đồng cho Type 1 và 6 mm² đồng cho Type 2; luôn đối chiếu datasheet và tiêu chuẩn áp dụng của dự án.
  • Bước 5 – Nối về thanh PE và hệ thống tiếp địa, rồi kiểm tra. Kiểm tra đèn báo, tiếp điểm cảnh báo và chất lượng tiếp địa. Vật tư và thiết bị đo kiểm có thể tham khảo tại vật tư tiếp địa.

4. Vị trí lắp SPD cho PLC và biến tần

Biến tần: đặt SPD nguồn (thường Type 2) tại tủ cấp điện cho biến tần, càng gần ngõ vào AC càng tốt, chọn Uc phù hợp hệ thống TN hoặc TT (xem cách chọn Uc cho SPD). Không nên tự ý lắp SPD nguồn thông thường ở ngõ ra biến tần, vì điện áp xung PWM có thể làm SPD quá tải; chỉ làm khi nhà sản xuất biến tần cho phép. Cáp động cơ nên có lớp chống nhiễu nối đất theo hướng dẫn của hãng, còn các ngõ analog và truyền thông của biến tần cần SPD tín hiệu riêng.

PLC: đi từ ngoài vào trong gồm ba lớp. Nguồn AC có SPD Type 2 tại tủ và Type 3 sát bộ nguồn PLC khi cáp từ DB dài. Nguồn 24 VDC cần SPD DC đúng điện áp. Các ngõ I/O và truyền thông đi ra ngoài trời cần SPD tín hiệu tại ngõ vào tủ, gần thanh PE.

Ví dụ minh họa: tủ điều khiển bơm đặt ngoài trời nhận nguồn 3 pha, có cảm biến 4–20 mA kéo xa 80 m. Bố trí hợp lý là SPD 3 pha tại ngõ vào tủ, SPD tín hiệu ở đầu cáp phía tủ PLC và đầu cáp phía cảm biến. Xem thêm giải pháp chống sét tín hiệu 4-20mA cho PLC.

5. Vị trí lắp chống sét cho đường truyền tín hiệu

SPD tín hiệu nên đặt tại điểm cáp tín hiệu đi vào tủ hoặc công trình, sát thanh PE, trước thiết bị cần bảo vệ. Với cáp đi ngoài trời hoặc giữa hai tòa nhà, nên bảo vệ cả hai đầu cáp.

Ba lưu ý chọn vị trí:

• • Theo loại tín hiệu: 4–20 mA, RS485, camera analog, Ethernet/PoE mỗi loại cần SPD có điện áp làm việc, dòng và tốc độ tương thích.
  • Theo đường đi của cáp: cáp chạy song song cáp lực hoặc ra ngoài trời chịu cảm ứng mạnh hơn, nên ưu tiên SPD ở ngõ vào.
  • Theo nối đất: SPD tín hiệu phải có đường nối đất ngắn; vỏ chống nhiễu của cáp cần được nối đất đúng cách để không biến thành đường dẫn xung.

Với hệ thống mạng, tham khảo chống sét switch PoE và nhóm thiết bị chống sét mạng LAN.

6 sai lầm thường gặp khi chọn vị trí lắp SPD

• • Chỉ lắp một SPD ở tủ tổng rồi coi như xong, bỏ qua thiết bị nằm xa.
  • Dây nối SPD dài, uốn vòng, làm tăng điện áp dư.
  • Lắp Type 2 ở nơi có nguy cơ sét đánh trực tiếp mà không có Type 1.
  • Quên bảo vệ đường tín hiệu và đường mạng, trong khi đây là lối vào phổ biến của xung.
  • Nối PE vào điểm không đẳng thế hoặc hệ tiếp địa không đạt.
  • Không kiểm tra trạng thái SPD sau mùa giông.

7. Chọn SPD và nhờ tư vấn bố trí: cần chuẩn bị gì?

Trước khi báo giá hoặc đặt hàng, nên có sẵn: sơ đồ một sợi, hệ thống TN hay TT, điện áp danh định, công trình có kim thu sét hay không, vị trí tủ MSB/DB, loại tải (PLC, biến tần, server, camera), ảnh tủ điện hiện trạng. Các tiêu chí kỹ thuật cần đối chiếu: Uc, Iimp hoặc In/Imax, Up, số cực, CB dự phòng, tiếp điểm cảnh báo và hồ sơ thử nghiệm theo IEC 61643-11. Danh mục tham khảo: thiết bị cắt sét, tủ cắt lọc sét, chống sét tín hiệu.

Câu hỏi thường gặp (FAQ)

SPD nên lắp ở đâu trong tủ điện?

SPD nên lắp gần nguồn cấp vào nhất của tủ, sau CB tổng, kèm CB hoặc cầu chì dự phòng theo datasheet. Dây nối vào pha và về thanh PE cần ngắn, thẳng.

---

SPD lắp ở tủ MSB hay DB?

Cả hai. Tủ MSB đặt Type 1 hoặc Type 1+2 nếu công trình có chống sét đánh thẳng, hoặc Type 2 nếu không có. Tủ DB đặt Type 2 để bảo vệ mạch nhánh. Thiết bị nhạy cảm ở xa nên có thêm cấp bảo vệ sát tải.

---

Vị trí lắp SPD Type 1, Type 2, Type 3 khác nhau thế nào?

Type 1 ở đầu nguồn để chịu dòng sét lớn dạng 10/350 µs. Type 2 ở tủ MSB hoặc DB để cắt quá áp dạng 8/20 µs. Type 3 đặt sát thiết bị như lớp bảo vệ tinh, không thay thế được Type 1 hoặc Type 2.

---

SPD cho biến tần lắp ở đâu?

Lắp SPD nguồn tại ngõ vào AC của tủ cấp điện cho biến tần, thường là Type 2 với Uc phù hợp hệ thống. Không lắp SPD nguồn thông thường ở ngõ ra biến tần trừ khi nhà sản xuất cho phép, và nên có SPD riêng cho ngõ analog, truyền thông.

---

Chống sét đường truyền tín hiệu lắp ở đâu?

Lắp tại điểm cáp tín hiệu vào tủ hoặc công trình, sát thanh PE và trước thiết bị. Cáp đi ngoài trời hoặc kéo xa nên bảo vệ cả hai đầu, và vỏ chống nhiễu của cáp phải được nối đất đúng cách.

---

Có cần lắp SPD ở mọi tủ điện không?

Không bắt buộc mọi tủ. Cần xem mức rủi ro sét, vị trí tủ, chiều dài cáp và độ nhạy của thiết bị. Tủ MSB và tủ cấp điện cho thiết bị điện tử đắt tiền như PLC, server, biến tần thường là ưu tiên.

---

Chi phí lắp SPD phụ thuộc vào yếu tố nào?

Phụ thuộc loại Type, dòng xung, điện áp Uc, số cực, số vị trí cần lắp và vật tư đi kèm như CB dự phòng, dây, tiếp địa. Để có báo giá chính xác, cần sơ đồ điện và hiện trạng tủ.

---

8. Kết luận

Vị trí lắp SPD quyết định hiệu quả bảo vệ không kém gì thông số kỹ thuật. Nguyên tắc cốt lõi là bố trí theo lớp: Type 1 hoặc Type 2 tại MSB, Type 2 tại DB, Type 3 hoặc SPD tín hiệu sát PLC, biến tần, server; trong tủ thì gần nguồn vào, dây ngắn, nối PE chắc chắn. Khi công trình có nhiều loại tải và nhiều đường vào, việc rà soát toàn bộ điểm vào trước khi chọn thiết bị sẽ tiết kiệm hơn thay thiết bị sau sự cố.
